启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
寸法表
|
尺寸 |
d |
L |
D |
|
50A |
2" |
60 |
104 |
|
65A |
2-1/2" |
60 |
123 |
|
80A |
3" |
63 |
134 |
|
100A |
4" |
70 |
158 |
|
125A |
5" |
76 |
190 |
|
150A |
6" |
82 |
219 |
|
200A |
8" |
101 |
270 |
|
250A |
10" |
114 |
332 |
|
300A |
12" |
150 |
377 |

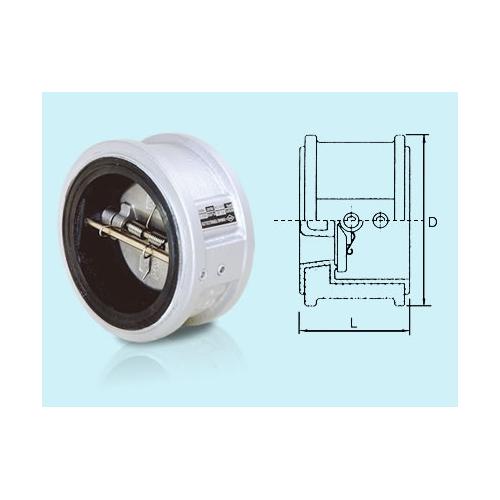

CW110
JIS-10K 鑄鐵雙瓣式逆止閥
CAST IRON WAFER CHECK VALVE
|
常用壓力 |
10kg/cm2 |
|
80℃以下之靜流水 |
14kg/cm2 |
|
80℃以下之脈動水 用氣體 |
10kg/cm2 |
|
驗壓力(水壓) |
20kg/cm2 |
|
閥瓣 |
15kg/cm2 |
材質表
|
號碼 |
名稱 |
材料 |
|
1 |
閥體 |
外部 FC 20
內部 EPDM |
|
2 |
閥門 |
SUS 304 |
|
3 |
閥座 |
EPDM |
|
4 |
彈簧 |
SUS 304 |
|
5 |
墊片 |
PTFE |
|
6 |
停止銷 |
SUS 304 |
|
7 |
鉸鏈銷 |
SUS 304 |
