JIS-10K型鑄鐵橫式逆止閥(JIS-10K型)

台湾荣牌阀门有限公司
联系人 安先生
地区 上海市 上海市
联系方式 请登录后查看
告诉我在“CCEN化工设备网”看到，将给您优惠！
产品参数
品牌： 其他
型号： JIS-10K型
连接形式： 法兰
公称通径： 50 mm
详细信息

铸铁升降式止回阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。

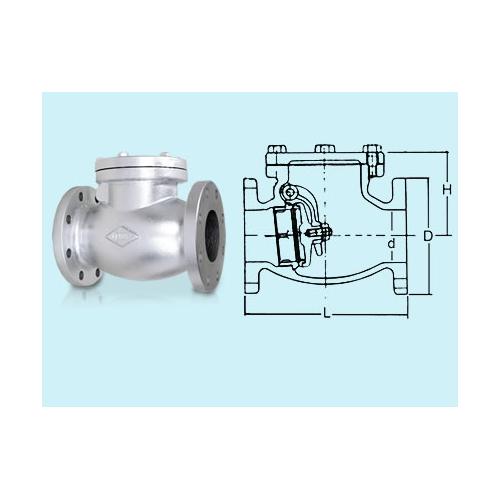

寸法表

尺寸 d L H D
50A 2" 203 100 155
65A 2-1/2" 216 115 175
75A 3" 241 125 185
100A 4" 292 150 210
125A 5" 330 165 250
150A 6" 356 185 280
200A 8" 505 240 330
CC111

JIS-10K型 鑄鐵橫式逆止閥 F式

CAST IRON SWING CHECK VALVE FLANGE


常用壓力 10kg/cm2
試驗壓力 閥體 15kg/cm2
閥座 15kg/cm2

材質表

號碼 名稱 材料
1 閥體 FC 20
2 閥蓋 FC 20
3 閥座 FC 20
4 閥體襯圈 BC
5 閥座襯圈 NBR
6 掛勾銷 SUS 304
7 塞 SS 41
8 閥座螺栓 SS 41
9 閥蓋螺栓 SS 41
10 密合墊 CAF 201
11 墊圈 FC 20

CC112

ASA-125型 鑄鐵橫式逆止閥 F式

CAST IRON SWING CHECK VALVE FLANGE



常用壓力 10kg/cm2
試驗壓力 閥體 15kg/cm2
閥座 15kg/cm2

寸法表

尺寸 d L H D
50A 2" 203 100 152
65A 2-1/2" 216 115 178
75A 3" 241 125 190
100A 4" 292 150 229
125A 5" 330 165 254
150A 6" 356 185 279
200A 8" 505 240 343

材質表

號碼 名稱 材料
1 閥體 FC 20
2 閥蓋 FC 20
3 閥座 FC 20
4 閥體襯圈 BC
5 閥座襯圈 NBR
6 掛勾銷 SUS 304
7 塞 SS 41
8 閥座螺栓 SS 41
9 閥蓋螺栓 SS 41
10 密合墊 CAF 201
11 墊圈 FC 20
CC113

PN-16型 鑄鐵橫式逆止閥 F式

CAST IRON SWING CHECK VALVE FLANGE


常用壓力 12kg/cm2
試驗壓力 閥體 16kg/cm2
閥座 16kg/cm2

寸法表

尺寸 d L H D
50A 2" 203 100 165
65A 2-1/2" 216 115 185
80A 3" 241 125 200
100A 4" 292 150 220
125A 5" 330 165 250
150A 6" 356 185 285
200A 8" 505 240 340

材質表

號碼 名稱 材料
1 閥體 FC 20
2 閥蓋 FC 20
3 閥座 FC 20
4 閥體襯圈 BC
5 閥座襯圈 NBR
6 掛勾銷 SUS 304
7 塞 SS 41
8 閥座螺栓 SS 41
9 閥蓋螺栓 SS 41
10 密合墊 CAF 201
11 墊圈 FC 20
