铸铁止回阀属升降式止回阀，升降式止回阀阀瓣利用流体压差和自身的重量实现升降，升降式止回阀适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。
|
常用壓力 |
5kg/cm2 |
|
試驗壓力 |
閥體 |
10kg/cm2 |
|
閥座 |
7kg/cm2 |
寸法表
|
尺寸 |
d |
L |
H |
D |
|
75A |
3" |
175 |
96 |
185 |
|
100A |
4" |
219 |
109 |
210 |
|
125A |
5" |
243 |
135 |
250 |
|
150A |
6" |
286 |
150 |
280 |

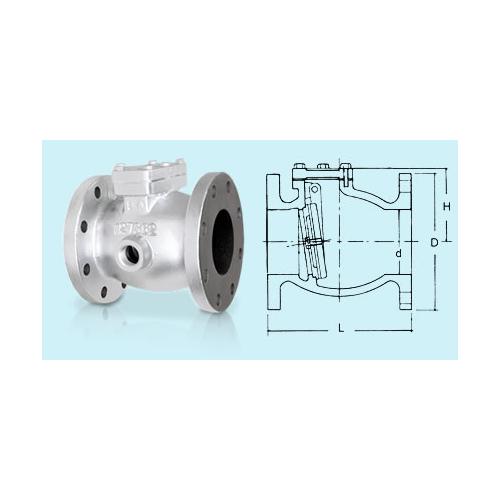

CC116
J-10K型 專利型鑄鐵彈簧式逆止閥 F式 (消防用)
CAST IRON CHECK VALVE SPRING FLANGE (APPLICATION: FIRE-FIGHTING SYSTEM)
材質表
|
號碼 |
名稱 |
材料 |
|
1 |
閥體 |
FC 20 |
|
2 |
閥蓋 |
FC 20 |
|
3 |
閥座 |
FC 20 |
|
4 |
閥體襯圈 |
BC |
|
5 |
閥座襯圈 |
NBR |
|
6 |
掛勾銷 |
SUS 304 |
|
7 |
塞 |
SS 41 |
|
8 |
閥座螺栓 |
SS 41 |
|
9 |
閥蓋螺栓 |
SS 41 |
|
10 |
密合墊 |
CAF 201 |
|
11 |
墊圈 |
FC 20 |
