【产品名称】： 中心传动刮泥机
【产品介绍】：
1、设备名称 中心传动刮泥机
2、设备型号 ZXG-6
4、用途
用于圆型沉淀池的排泥，一般用在池径较小的场合。
5、特点
5.1采用三级摆线针轮减速机传动，传递扭矩大，稳定性好。
5.2安装方便，维护简单，有扭矩保护，工作可靠。
5.3排泥彻底，工作效率高。
6、构造及工作过程

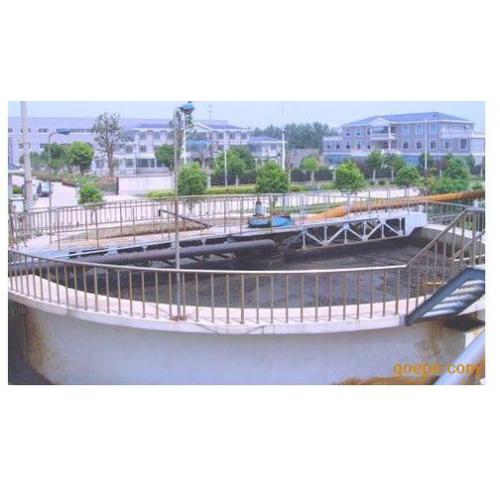

ZXG系列刮泥机为中心传动，由工作桥、驱动装置、导流筒、主轴、刮臂、刮泥板等组成。
工作过程：驱动系统带动传动轴，转动轴两侧装有对称刮臂，沿刮臂排列刮泥板，通过刮臂的不断旋转，由刮泥板将污泥刮到集泥槽。
7、使用条件
刮泥机在下列条件下能正常连续运行：
7.1海拔不超过1000m;
7.2***高介质温度不超过70°C；
7.3介质的PH值在4~10之间；
7.4环境压力660~740mmHg；
7.5工作制S1。
8、技术性能
1)驱动装置
驱动装置由电机、减速机、轴承座等组成，该装置安装在工作桥上，承受全部结构的旋转载荷。
驱动装置设有过扭保护，安全可靠。
2）导流筒
导流筒起缓冲水压的作用。
3）中心传动主轴
中心传动主轴是刮泥机传递扭矩的重要部件之一，主轴的上端连接在旋转轴承座上，主轴的下端两侧装有对称的刮臂，并设有滑动轴承作径向支承，中心主轴传递扭矩较大，安全系数不小于2.5.
4)刮臂与集泥板
刮臂承受刮泥板刮泥时的阻力和刮臂、刮泥板等自重作用，既承受水平方向由集泥阻力产生的扭矩，又承受竖直方向由刮臂等自重所引起的弯矩。为了受力平衡，以对称形式布置两个刮臂，刮臂的底弦与池底坡面平行刮泥板安装于刮臂底弦，集泥板下边缘距池底20mm-50mm。
6）工作桥及扶栏
工作桥采用Q235钢焊接而成，桥宽约1000mm，上面铺设走道板。工作桥***大挠度应小于L/700。护栏高度为1000mm。
