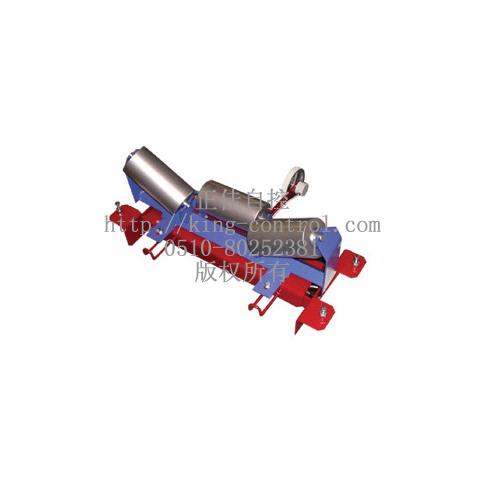

型号说明：ICS-10型单托辊计量皮带秤
应用领域：
主要应用于冶金、电力、矿山、港口、化工、建材、粮食等领域对物料的动态称重计量
皮带秤的组成：
皮带秤主要由承载器、称重传感器、速度传感器和积分器组成。
u 承载器把作用在称重托辊上的力传递给称重传感器，称重传感器吧作用力转换成电信号输出
u 速度传感器检测皮带的转速
u 积分器接受从称重传感器来的重量信号和从速度传感器来的速度信号，放大后按积分法运算得出瞬间时流量值和累计流量值
运行原理图：
控制仪表将接受到的重量信号和速度信号进行处理，得到物料的累积量和瞬时量。
产品特点：
u 结构简单，安装简捷方便，力传递环节少
u 无摩擦橡胶耳轴支承，抗振动，抗侧向力，抗水平分力
技术参数：
|
型号
|
ICS-10
|
|
称量范围
|
2～3000t/h
|
|
皮带宽度
|
500～1600mm
|
|
皮带速度
|
0.05～4m/s
|
|
系统精度
|
±1%
|
|
皮带输送机倾角
|
≤***大16°
|
订货须知：
用户在订购ICS-30/20/17/14型皮带秤时，请提供以下技术参数：
u 仪表型号（请详细注明称重控制器所需要的功能模块）
u 物料名称
u 物料粒度（mm）
u 物料密度（t/m3）
u ***大流量（t/h）
u 平均流量（t/h）
u 皮带宽度（mm）
u 皮带速度（m/s）
u 皮带倾角（°）
u 信号传输距离（m）
u 秤体使用的环境温度（℃）
u 如果旧设备改造，还应提供现场的水平布局尺寸和空间高度尺寸，入出料口中心距离，仓底联接法兰尺寸等
若需了解更多详细内容请咨询0510-80252381
