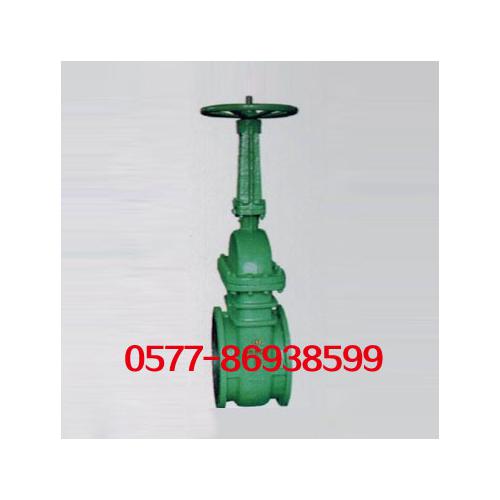

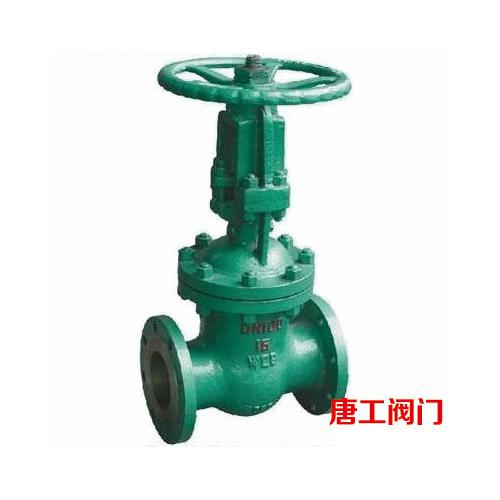

NKZ44H真空隔离闸阀产品概述
技术参数
设计与制造：GB12234
结构长度：GB12221
压力温度等级：GB9131 GB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
应用范围
真空隔离闸板阀适用于公称压力PN1.0PN1.0～10.0MPa DN50～800mm10.0Mpa，工作温度t≤200℃的火力电站回水冷凝系统管道上，切断或接通介质。适用介质为：水、水蒸汽等。
产品结构特点
1.法兰采用法兰螺栓连接，支管两端为法兰连接或对焊连接。
2.采用平行双密封副双向密封，结构简单，维修方便，密封可靠，性能优良，使用寿命长。
3.密封副的相对运动，摩擦力小、启闭轻松。
4.设计了真空密封结构填料室，隔离真空可靠。
5.阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
主要零件材料说明
|
阀 体
|
WCB
|
ZGCr5Mo
|
1Cr18Ni9Ti
|
|
阀 盖
|
WCB
|
ZGCr5Mo
|
1Cr18Ni9Ti
|
|
支 架
|
WCB
|
WCB
|
1Cr18Ni9Ti
|
|
闸 板
|
WCB
|
ZGCr5Mo
|
1Cr18Ni9Ti
|
|
阀 杆
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
|
阀 座
|
25
|
304
|
304
|
|
密封环
|
膨胀柔性石墨
|
|
填 料
|
膨胀柔性石墨+软金属
|
|
阀杆螺母
|
ZCuA110Fe3
|
五、主要性能规范：
|
公称压力（MPa）
|
试验压力(MPa)
|
适用温度(℃)
|
适用介质
|
|
强度试验
|
密封试验
|
|
1.0
|
1.5
|
1.1
|
≤425
|
水、蒸汽、带腐蚀性蒸汽
|
|
1.6
|
2.4
|
1.8
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
