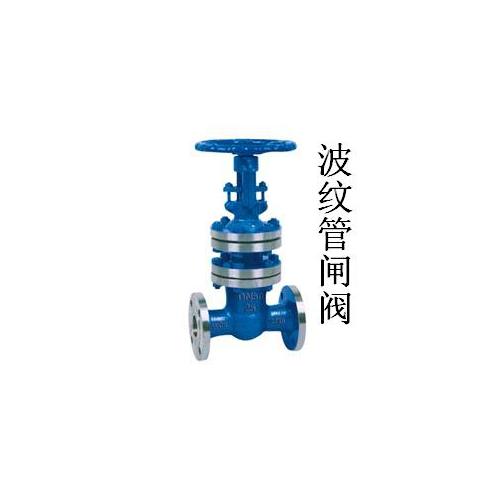

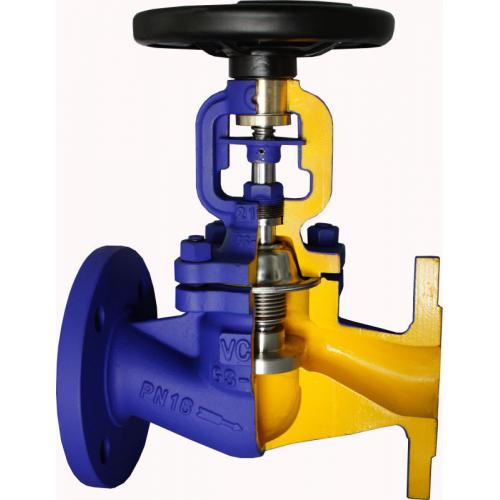

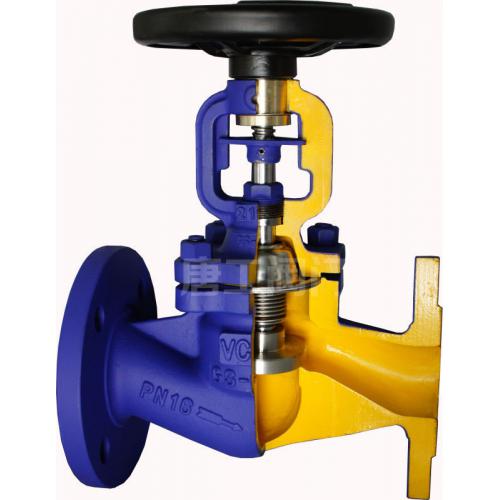

工厂直销波纹管闸阀WZ41W|波纹管闸阀WZ41W图片|美标波纹管闸阀WZ41W结构图|国标波纹管闸阀应用,波纹管闸阀原理,波纹管闸阀规格,波纹管闸阀型号
波纹管闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料波纹管闸阀和波纹管密封截止阀。
波纹管闸阀注意事项
手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
波纹管闸阀，也叫截门，是使用***广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
波纹管闸阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
波纹管闸阀分为三类：直通式、直角式及直流式斜截止阀。
波纹管闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到***大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
波纹管闸阀施工、安装要点
1、安装在保温管道上的各类手动阀门，手柄均不得向下。
2、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
波纹管闸阀应用：
化工、石油、石化、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域
适用温度：
-196℃~600℃
适用公称压力：
PN1.6~10.0Mpa
波纹管闸阀尺寸：
|
型号
|
WZ41-16
|
|
压力等级
|
PN16
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
8
|
9
|
10
|
15
|
22
|
30
|
43
|
57
|
73
|
105
|
150
|
190
|
270
|
380
|
480
|
|
型号
|
WZ41-25
|
|
压力等级
|
PN25
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
17
|
23
|
34
|
50
|
65
|
82
|
115
|
165
|
210
|
300
|
420
|
540
|
|
型号
|
WZ41-40
|
|
压力等级
|
PN40
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
波纹管闸阀材质：
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
阀板
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
3
|
阀杆
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
4
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
5
|
支架
|
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
|
|
6
|
垫片
|
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
|
|
7
|
阀盖
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
|
9
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料压盖
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
WCB QT400-18
|
波纹管闸阀优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
波纹管闸阀的缺点：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
波纹管闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
波纹管闸阀的安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
