一、 结构及特点：
|

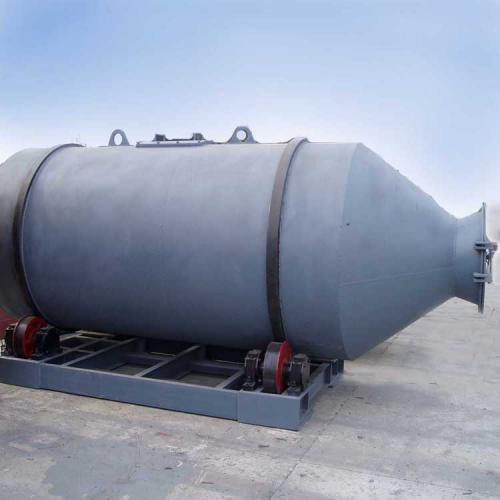

φ2.5X7米圆筒混合机
|
|
规格
|
φ2.5X7m
|
|
倾角
|
1.5°
|
|
生产能力
|
180 t/h
|
|
筒体转速
|
6.5r/min
|
根据工艺设计要求，该机由传动装置、筒体、托轮、挡轮及出料装置等组成。其结构简述如下：
1、 给料方式
其入料采用皮带机头部深入筒体内的进料方式。

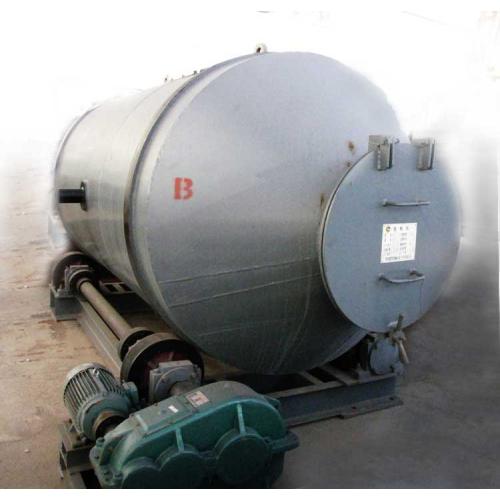

2 、传动装置
该机减速机采用硬齿面减速机,齿轮采用优质合金钢，渗碳淬火工艺。精度高，承载能力大，传动平稳，噪音低，使用寿命长。满足传动要求,体积小，重量轻。可减少事故率及维修量,为安全连续生产创造了条件。
该电机为紧凑型结构，可靠性强，力能指标高，振动及噪音小，运行平稳，可满足准确停位的工艺要求。
联轴器采用弹性柱销联轴器和胶块联轴器,具有缓和冲击,吸收震动的特性,能补偿较大的轴线偏差.
3、 筒体部分
筒体各段采用自动焊接，内铺有耐磨橡胶衬板，能有效地缓解冲击震动，降低噪音，保护筒体。为提高造粒效果，筒体内采用锥形逆流复合衬板。混合机尾端为保证造粒效果，采用了返螺旋结构。
4、 支撑装置
该机共设二挡支撑，均为强力型结构，两挡规格统一，有利于制造及更换，并配有底座定位和调节螺栓。
5、 出料装置
出料罩体采用钢板内加角钢支撑满足强度及工艺要求。
