详细信息

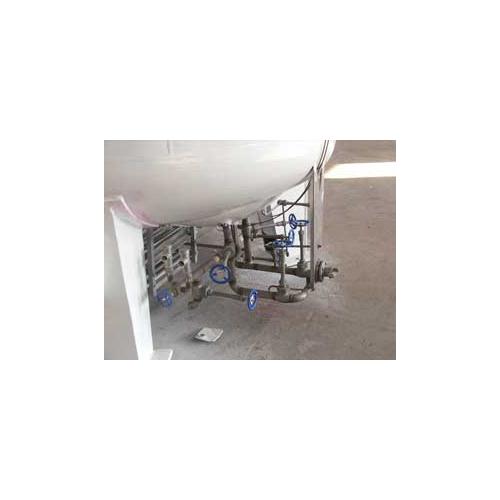

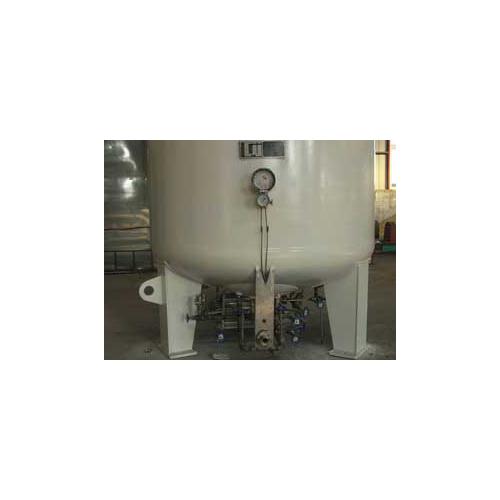

低温容器分为：立式和卧式两种。
　　低温容器在加注低温液体后，低温容器（储罐）采用的低温阀门有良好的密封性能，在低温状态下开启灵活。
　　低温容器产品主要用于液氧、液氮、液氩以及二氧化碳等气体的低温液态存储。它可以取代每天用气瓶往返运输，节约大量的人力物力资源。
低温容器系列产品具有使用寿命长、结构紧凑、占地面积少、集中控制、操作方便特点。该产品广泛应用在气体行业、医院、金属冶炼等用气量较大的用户，是实现集中供气的***佳产品.液压二氧化碳低温储罐(真空粉末绝热)主要技术参数

设计压力 Mpa	内容器	2.3	工作压力 Mpa	内容器	2.16	设计温度	内容器	-40
设计压力 Mpa	夹层	-0.1	工作压力 Mpa	内层	3Pa	设计温度	内层	50
工作介质	内容器	LCO2	材质	内容器	16MnDR	气压试验压力Mpa	内容器	2.65
工作介质	夹层	珠光砂	材质	夹层	Q235-B	气压试验压力Mpa	夹层	氦检漏

液体二氧化碳低温储罐(真空粉末绝热)型号、规格、尺寸表

型式	型号	有效容积 m3	工作压力 Mpa	内胆规格尺寸mm	空重　KG		外胆规格尺寸mm直么直径×高度(长度)×厚度
型式	型号	有效容积 m3	工作压力 Mpa	直径×高度×厚度	内容器	总重	外胆规格尺寸mm直么直径×高度(长度)×厚度
立式	CFL-5/2.16	5	2.16	Φ1400×3678×12	2185	5988	Φ1900×5152×8
	CFL-10/2.16	10	2.16	Φ1700×4955×14	3430	9015	Φ2200×6270×10
	CFL-15/2.16	15	2.16	Φ1900×5921×16	5080	12360	Φ2400×7200×10
	CFL-20/2.16	20	2.16	Φ2000×7072×16	6100	14865	Φ2500×8374×10
	CFL-30/2.16	30	2.16	Φ2400×7460×20	9510	21350	Φ2900×8630×12
	CFL-50/2.16	50	2.16	Φ2600×10394×22	15560	32868	Φ3100×11776×12
	CFL-100/2.16	100	2.16	Φ3000×15452×26	29820	59518	Φ3500×15936×14
卧式	CFW-5/2.16	5	2.16	Φ1400×3678×12	2185	6100	Φ1900×4950×8
	CFW-10/2.16	10	2.16	Φ1700×4955×14	3430	9315	Φ2200×6000×10
	CFW-15/2.16	15	2.16	Φ1900×5921×16	5080	12560	Φ2400×7000×10
	CFW-20/2.16	20	2.16	Φ2000×7072×16	6250	15100	Φ2500×8150×10
	CFW-30/2.16	30	2.16	Φ2400×7460×20	9510	21500	Φ2900×8450×12
	CFW-50/2.16	50	2.16	Φ2600×10394×22	15560	33500	Φ3100×11500×12
	CFW-100/2.16	100	2.16	Φ3000×15452×26	29820	59800	Φ3500×15650×14

LO2、LN2、LAr低温储罐(真空粉末绝热)主要技术参数

设计压力 Mpa	内容器	0.8/1.68	工作压力 Mpa	内容器	0.8/1.6	设计温度	内容器	-196
设计压力 Mpa	夹层	-0.1	工作压力 Mpa	夹层	3Pa	设计温度	夹层	50
工作介质	内容器	LN2、LO2、LAr	材质	内容器	06Cr19Ni10	气压试验压力Mpa	内容器	0.97/1.93
工作介质	夹层	珠光砂	材质	夹层	Q235-B	气压试验压力Mpa	夹层	氨检漏

LO2、LN2、LAr低温储罐(真空粉末绝热)主要技术参数

型式	型号	有效容积 m3	工作压力 Mpa	日蒸发量％d-1 　 LN２　　　　　　LO2　　　　　　 LAr			空重　KG 内容器　　总重		规格尺寸 mm 直径×长度×厚度
卧式	CFW-5/0.8	5	0.8	0.65	0.43	0.46	995	4600	内胆：Φ1400×3362×6 外胆：Φ1900×4950×8
	CFW-5/1.6	5	1.6	0.65	0.43	0.46	1570	5250	内胆：Φ1400×3362×10 外胆：Φ1900×4950×8
	CFW-10/0.8	10	0.8	0.55	0.36	0.38	1980	7150	内胆：Φ1800×4456×8 外胆：Φ2300×5700×10
	CFW-10/1.6	10	1.6	0.55	0.36	0.38	3045	8200	内胆：Φ1800×4456×12 外胆：Φ2300×5700×10
	CFW-15/0.8	15	0.8	0.53	0.35	0.37	2706	9950	内胆：Φ1900×5901×8 外胆：Φ2400×7255×10
	CFW-15/1.6	15	1.6	0.53	0.35	0.37	4495	11800	内胆：Φ2100×5746×8 外胆：Φ2600×7680×10
	CFW-20/0.8	20	0.8	0.5	0.33	0.35	3216	12050	内胆：Φ2100×5746×14 外胆：Φ2600×7680×10
	CFW-20/1.6	20	1.6	0.5	0.33	0.35	5529	14350	内胆：Φ2400×7400×10 外胆：Φ3000×8650×12
	CFW-30/0.8	30	0.8	0.44	0.29	0.31	5265	17680	内胆：Φ2400×7400×16 外胆：Φ3000×8650×12
	CFW-30/1.6	30	1.6	0.44	0.29	0.31	8362	20700	内胆：Φ2600×10374×10 外胆：Φ3200×11850×12
	CFW-50/0.8	50	0.8	0.35	0.23	0.24	8035	25980	内胆：Φ2600×10374×18 外胆：Φ3200×10374×12
	CFW-50/1.6	50	1.6	0.35	0.23	0.24	13640	31590	内胆：Φ2600×10374×18 外胆：Φ3200×10374×12
	CFW-100/0.8	100	0.8	0.25	0.16	0.17	16481	45450	内胆：Φ3000×15452×12 外胆：Φ3500×16936×14
	CFW-100/1.6	100	1.6	0.25	0.16	0.17	28248	57350	内胆：Φ3000×15452×22 外胆：Φ3500×16936×14

型式	型号	有效容积 m3	工作压力 Mpa	日蒸发量％d-1 LN２　　　　　　LO2　　　　　　 LAr			空重　KG 内容器　　总重		规格尺寸 mm 直径×长度×厚度
立式	CFW-5/0.8	5	0.8	0.65	0.43	0.46	995	4375	内胆：Φ1400×3362×6 外胆：Φ1900×4950×8
	CFW-5/1.6	5	1.6	0.65	0.43	0.46	1570	4950	内胆：Φ1400×3362×10 外胆：Φ1900×4950×8
	CFW-10/0.8	10	0.8	0.55	0.36	0.38	1980	6930	内胆：Φ1800×4456×8 外胆：Φ2300×5700×10
	CFW-10/1.6	10	1.6	0.55	0.36	0.38	3045	8000	内胆：Φ1800×4456×12 外胆：Φ2300×5700×10
	CFW-15/0.8	15	0.8	0.53	0.35	0.37	2706	9795	内胆：Φ1900×5901×8 外胆：Φ2400×7255×10
	CFW-15/1.6	15	1.6	0.53	0.35	0.37	4495	11576	内胆：Φ2100×5746×8 外胆：Φ2600×7680×10
	CFW-20/0.8	20	0.8	0.5	0.33	0.35	3216	11730	内胆：Φ2100×5746×14 外胆：Φ2600×7680×10
	CFW-20/1.6	20	1.6	0.5	0.33	0.35	5529	14080	内胆：Φ2400×7400×10 外胆：Φ3000×8650×12
	CFW-30/0.8	30	0.8	0.44	0.29	0.31	5265	17368	内胆：Φ2400×7400×16 外胆：Φ3000×8650×12
	CFW-30/1.6	30	1.6	0.44	0.29	0.31	8362	20392	内胆：Φ2600×10374×10 外胆：Φ3200×11850×12
	CFW-50/0.8	50	0.8	0.35	0.23	0.24	8035	25985	内胆：Φ2600×10374×18 外胆：Φ3200×10374×12
	CFW-50/1.6	50	1.6	0.35	0.23	0.24	13640	31590	内胆：Φ2600×10374×18 外胆：Φ3200×10374×12
	CFW-100/0.8	100	0.8	0.25	0.16	0.17	16481	45218	内胆：Φ3000×15452×12 外胆：Φ3500×16936×14
	CFW-100/1.6	100	1.6	0.25	0.16	0.17	28248	57285	内胆：Φ3000×15452×22 外胆：Φ3500×16936×14
