[新品] 货架成型机

货架成型设备简介

苏州天原设备科技有限公司是专业生产和制造货架成型设备的江苏地区的***好的供应商

各主要部件技术参数

5、1放料机：

5．1．1内涨式，载重4T

   5．1．2卷料内径：￠500~￠520mm，卷料外径：≤120mm

5、2导向机架：guide frame

5．2．1一对水平辊，二对立向辊

5．2．2具有可同向移动，导向移动功能

5、3校平机 leveling machine

5．3．1矫正滚轮：上2／下3，前后各一对夹送辊。功率：3KW

5．3．2校平圈料范围：***大料宽420mm

***大料厚3.0mm

5、4送料机 feeding machine

5、4、1驱动：3.9kw电伺控制

5、4、2送料步距：可按生产需要自由设定

5、5连续冲孔部分 continuous punching section

5、5、1冲床：JH21-110  ( 扬力集团)

5．5．2冲模： punching mould

冲模材质：Cr12MoV,淬火处理，硬度达到58-62°

组合式抽芯冲模 3套

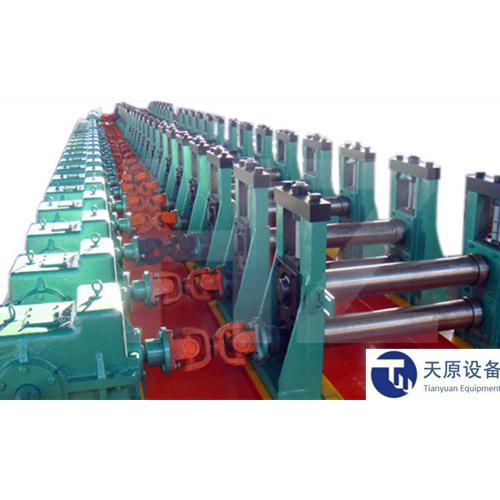

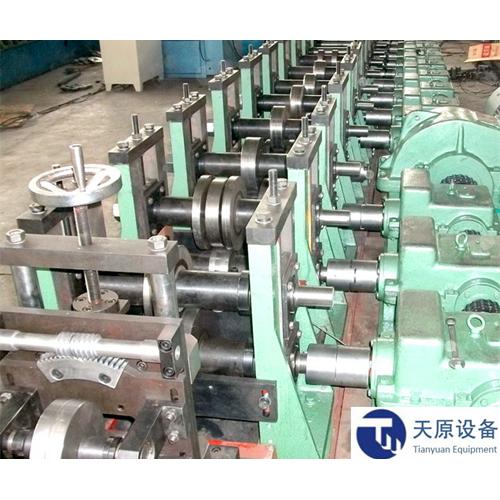

5、6成型主机 main roll forming machine

5、6、1机架：可更式、龙门机架，机架型号：GY160

5、6、2成型机架：16-18架

5、6、3***大进料宽度≤420㎜

5、6、4轧辊轴直径：¢80mm，材质40Cr，热处理：调质

5、6、5滚轮材质：GCr15，整体淬火处理，硬度HRC56-62º

5、6、6电机功率：30kw变频电机，ＺＱ500型减速机

5、6、7传动方式：每一机架配一件齿轮分配箱传动（除主动力位置外)

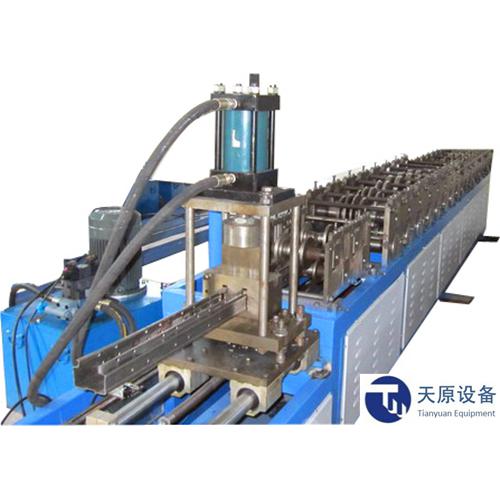

5．7随机切断部分

5、7、1液压跟踪刀片切断

5、7、2液压泵站：5.5kw

5、7、3刀片材质：Cr12，淬火处理

5、8电器控制：PLC控制，带液晶显示屏。

货架成型设备是是苏州天原设备科技有限公司的科技产品。
