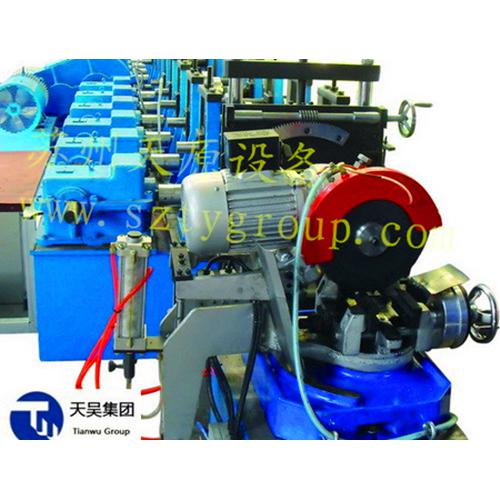

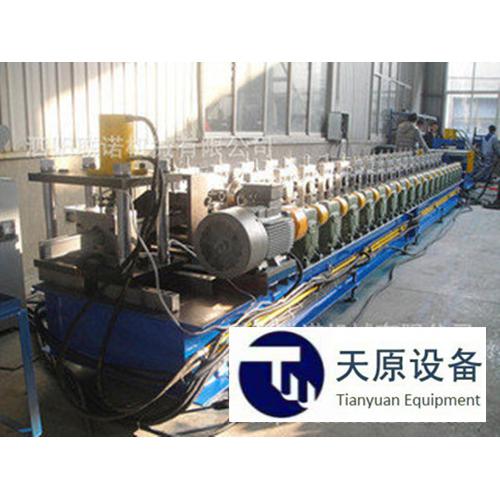

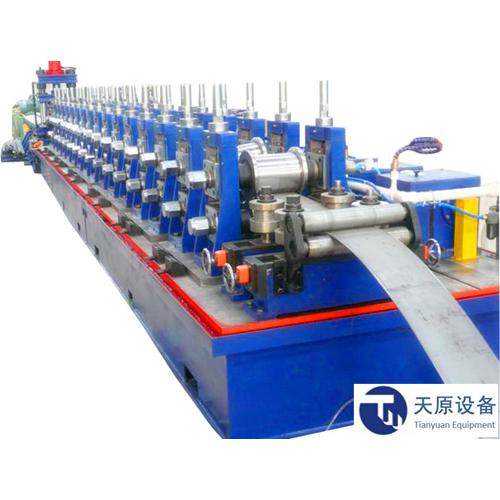

太阳能光伏支架成型设备简介
苏州天原设备科技有限公司是***专业的太阳能光伏支架成型设备的江苏地区***好的供应商
设备技术要求
2.1设备技术条件：
2.1.1设备占地面积： 25×3.5×5（长×宽×高）米。
2.1.2设备进料方向：待定。
2.1.3电压参数380，50Hz，3相。
2.1.4气源：流量为0.5m3/分钟；压力为0.6MPa。
2.1.5液压油：46#液压油。
2.1.6齿轮油：18#双曲线齿轮油。
2.2设备主要技术参数
2.2.1 轧制带钢宽度：≤200 mm
2.2.2 轧制带钢厚度：2.0~2.5 mm
2.2.3 轧制带钢材质：低碳钢等
2.2.4生产速度:全线冲孔速度约为9米/分钟
2.2.4 轧制工件长度：2000—6000 mm
2.2.5设备装机总容量：约 38.5KW。
3.轧制产品范围
3.1 本冲压/成型机组可以轧制厚度为2.0~2.5mm的C型材。
3.2 轧制产品规格尺寸
可按客户图纸或者是样品来设计生产
4.供货及服务范围
4.1本条款规定了合同设备的供货范围（见表二），卖方保证所提供设备为全新的、成熟的、完整的和安全可靠的，且设备的技术性能、功能符合技术条件的要求。
表二：C型全自动冲孔/成型设备供货范围
|
序号
|
设备名称
|
设备型号及规格
|
数量
|
电机功率(KW)
|
备注
|
|
1
|
放料校平一体机
|
MT-300
|
1台
|
3
|
|
|
2
|
伺服送料机
|
NCF-300
|
1台
|
3
|
|
|
3
|
JF21 冲床
|
根据实际冲孔要求定冲床吨位
|
1套
|
7.5
|
|
|
4
|
冲模
|
|
1套
|
|
|
|
5
|
成型主机
|
牌坊齿轮箱式
|
1台
|
22
|
|
|
6
|
液压切断
|
|
1台
|
3
|
|
|
7
|
出料台
|
SL-300X4000
|
1台
|
|
|
|
8
|
电器控制系统
|
|
1套
|
|
|
各部件主要品牌：
|
序号
|
设备名称
|
生产厂家
|
备注
|
|
1
|
变频器
|
日本三菱
|
|
|
2
|
液晶显示屏
|
日本三菱
|
|
|
3
|
电器低压控制元件
|
施耐德、西门子等品牌厂家
|
|
|
4
|
液压元件
|
国产知名品牌
|
或同等品牌
|
|
5
|
轴承
|
哈尔滨轴承
|
|
|
6
|
减速机
|
常州市国茂减速机集团有限公司
|
或同等品牌
|
太阳能光伏支架成型设备是苏州天原设备科技有限公司的拳头产品。
