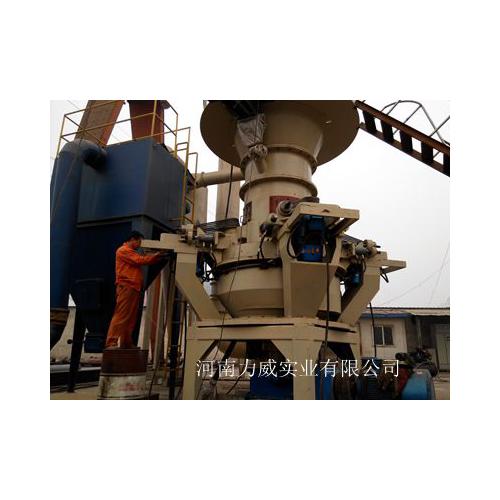

摆式磨粉机

悬摆和立式纵摆磨粉机结构分析（立式纵摆磨粉机于2000年2月已获国家实用新型***证书）

（1）、磨辊总成结构分析

悬摆式磨辊总成由磨辊套、磨辊轴、磨辊、横担轴、及轴承组成见（图三），横担轴两端通过橡胶套管水平悬挂在梅花架上。

立式纵摆磨辊总成见（图四）由磨辊套、磨辊轴、磨辊纵担轴及轴承组成。磨辊套为双筒结构：右筒内通过上下两轴承装有磨辊轴、磨辊。左筒内通过上下两轴承装有纵担轴，纵担轴的两端垂直固定在梅花架上下两爪上。

（2）、主机结构分析：

（a）悬摆式磨粉机主机结构分析（见图五）

悬摆式磨粉机由于结构尺寸的限制，使磨辊和磨环接触不佳，从图可以看出磨环孔径尺寸过小致磨辊中心偏离5mm，磨辊和磨环之间形成了一个负摆角0.5°，这样缩小了回旋半径（R）,从而减小了F研磨（因F研磨∝R）。而且研磨面集中在上角，减小了磨辊的研磨面，因而结构尺寸的不合理性是导至粉磨效率低一个重要原因。

从上述分析可知悬摆式磨粉机：磨辊总成的回旋半径（R）小、相对研磨力(F研磨)小、接触面积不恒定。实际表明：新磨辊装入主机开始粉磨时，单位产量***低，随着磨辊的磨损，负摆角逐渐消失，产量增高，当磨辊继续磨损到一定程度时，产生正摆角，这时产量又降低，就是因为上述的道理。

（b）立式纵摆式磨粉机主机结构分析（见图六）

从图上可以看出：磨辊在离心力的作用下绕中心轴旋转，同时也绕纵担轴平行摆动，使得磨辊向外平行压紧磨环，从而保证磨辊和磨环以***大面接触；而且F离心百分百转化成F研磨。从上述分析可知立式纵摆式磨粉机比悬摆式磨粉机F研磨、研磨面积恒定。这就决定了立式纵摆磨粉机产量比悬摆式磨粉机产量高的原因就是上述的道理。
