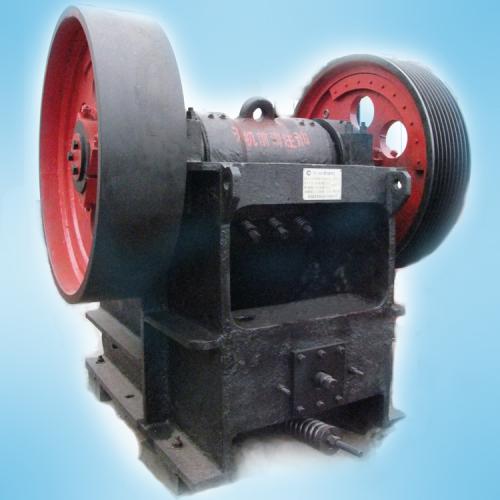

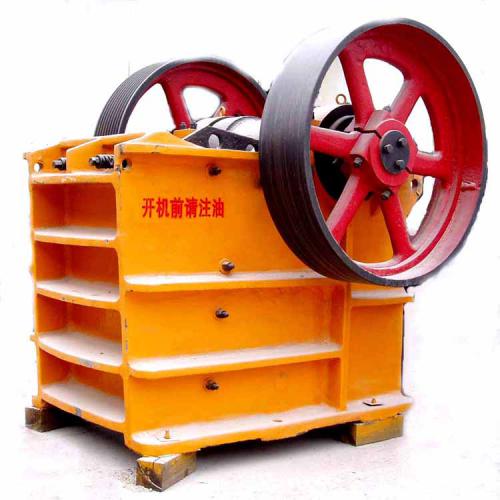

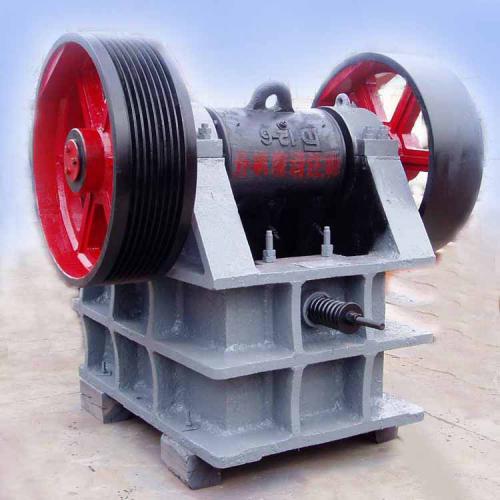

鄂式破碎机
鄂式破碎机简介
1、用途和使用范围
朝阳重型机械开发有限公司生产的鄂破适用于破碎各种粗、中矿石或岩石，广泛运用于矿山、黑色、有色金属矿、水泥、玻璃、石棉、建材等行业。
2、技术性能与特点
① 破碎腔深而且无死区，提高了进料能力与产量；
② 其破碎比大，产品粒度均匀；
③ 垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；
④ 润滑系统安全可靠，部件更换方便，保养工作量小；
⑤ 结构简单，工作可靠，运营费用低。
⑥ 排料口调整范围大，可满足不同用户的要求；
3、工作原理
鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
4、主要结构
主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成。
① 机架部分：由侧板、前箱组件、后箱焊件等组成。
② 偏心轴转动部分：主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。
③ 破碎腔工作部分：主要由定鄂板、动鄂板、侧衬板、护板等组成，是破碎物料的工作零件。
④ 保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。
⑤ 排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。
5、技术参数
|
序号
|
型号
|
进料口尺寸(mm)
|
***大进料粒度（mm）
|
排料口调整范围（mm）
|
处理能力（t/h）
|
电动机功率（KW）
|
总重量（T）
|
|
1
|
PE-150×250
|
150×250
|
125
|
10-40
|
0.6-3
|
5.5
|
1.1
|
|
2
|
PE-200×300
|
200×300
|
180
|
15-50
|
2-6
|
7.5
|
1
|
|
3
|
PE-200×350
|
200×350
|
180
|
18-70
|
3-10
|
11
|
1.3
|
|
4
|
PE-250×400
|
250×400
|
210
|
20-60
|
8-30
|
15
|
2.8
|
|
5
|
PE-320×500
|
320×500
|
270
|
30-90
|
12-50
|
22
|
4.7
|
|
6
|
PE-400×600
|
400×600
|
340
|
40-120
|
17-80
|
30
|
6.5
|
|
7
|
PE-500×750
|
500×750
|
430
|
50-130
|
45-130
|
55
|
12
|
|
8
|
PE-600×900
|
600×900
|
500
|
65-80
|
60-200
|
75
|
17
|
|
9
|
PE-750×1060
|
750×1060
|
630
|
80-200
|
90-260
|
90
|
24
|
|
10
|
PE-750×1300
|
750×1300
|
|
80-200
|
100-300
|
130
|
31
|
|
11
|
PE-800×1100
|
800×1100
|
680
|
90-210
|
120-280
|
110
|
35
|
|
12
|
PE-870×1060
|
870×1060
|
660
|
200-260
|
290-336
|
110
|
31.5
|
|
13
|
PE-900×1060
|
900×1060
|
685
|
230-290
|
160-400
|
110
|
33
|
|
14
|
PE-900×1200
|
900×1200
|
750
|
95-220
|
150-320
|
110
|
52
|
|
15
|
PE-1000×1200
|
1000×1200
|
850
|
150-265
|
210-500
|
110
|
62
|
|
16
|
PE-1200×1500
|
1200×1500
|
1040
|
150-300
|
280-500
|
180
|
100.9
|
|
17
|
PEX-100×600
|
100×600
|
80
|
7-21
|
2-8
|
7.5
|
1.2
|
|
18
|
PEX-150×750
|
150×750
|
120
|
10-40
|
8-35
|
15
|
4
|
|
19
|
PEX-250×750
|
250×750
|
210
|
15-60
|
15-45
|
30
|
5.5
|
|
20
|
PEX-250×1000
|
250×1000
|
210
|
25-60
|
16-55
|
37
|
7
|
|
21
|
PEX-250×1200
|
250×1200
|
210
|
25-60
|
22-65
|
45
|
9.1
|
|
22
|
PEX-250×1300
|
250×1300
|
210
|
20-80
|
20-85
|
45
|
11.5
|
|
23
|
PEX-300×1300
|
300×1300
|
250
|
20-90
|
30-100
|
75
|
13
|
|
24
|
PEX-300×1200
|
300×1200
|
250
|
20-90
|
25-80
|
75
|
12
|
6、应用案例
① 赤峰东元矿业有限责任公司
② 营口洋州商贸有限公司
③ 大连天元矿业有限公司
④ 平泉县金泰矿业有限公司
⑤ 葛洲坝工程六公司
