DL34-01，DS14-01液位计(DL34-01，DS14-01液位计)

DL34-01，DS14-01液位计

描述：

通用的两线制非接触超声波液位计量程能构达到10米,适合测量超纯的，腐蚀的泥浆或者污水，可以应用到过程罐，日用罐水池等场合，介质包含各种酸和树脂等。

特点 ：

●WebCal标定，一个更新计算机用户软件能够更快速和准的标定

●狭窄的光束可以保证用户在比较窄的空间中应用

●以***小的死区可以保证容器***大容量利用

●聚亚安脂防护等级 NEMA 4,带 PVDF 探头

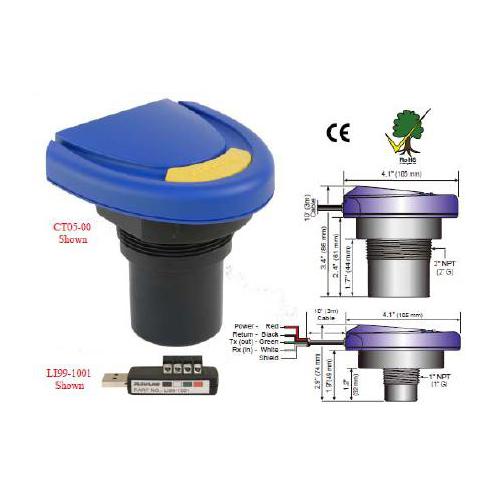

FOB USB (订货代码 LI99-1001) 接口和 WebCal 软件可以修改出厂设定值，一个USB接口可以修改所有的 Echosonic

量程：  CT03: 10cm-3m  CT05: 20cm-5.5m

CT08: 20cm-8m  CT10:20cm-10m

精度： ±0.2％满量程

重复性: CT03:0.5mm CT05/08/10:2mm

死区: CT03: 10cm CT05/08/10:20cm

内存：非易失

供电电压：24VDC

温度补偿：全量程自动

功耗：0.5W

环绕阻抗： 500Ω @24VDC

信号输出：4～20mA ，两线制

信号反向：4～20mA 或者 20～4mA

标定：webcal 软件和 USB 接口

失效诊断：4mA,20mA,21mA,22mA ,或保存***后数值

过程温度：-35~+60℃

压力： 2bar

防护等级：IP65

外壳材质： 聚亚安酯

传感器材质：PVDF

缆线材质：聚亚安酯

缆线类型： 4 芯屏蔽线

缆线长度：3m

过程连接：CT03: 1”NPT(1”G)

CT05/08/10: 2”NPT(2”G)

安装垫片：VITONª

类别：普通场合

认证：CE,CFMUS

外测液位仪的基本工作原理

外测液位仪与当前国内外使用的在储罐或其连通器内部探测液位的仪表原理完全不同，它是利用对人

体无害的微振动原理，在容器壁外侧液面以下部位连续测出液面的精确高度，而完全不接触容器内的

液体和气体，可广泛应用于各种容器内液面和界面高度的连续精确测量。该技术建立了容器内液体和

薄壳结构罐体的力学振动特性与液位对应关系的规律及数学模型，属世界***。专家称其为“液位测

量的一场技术革命”，并认为“开创了仪表发展的新思路”，在“技术上居国际***水平”。

当外测液位仪的测量头检测到容器壁上的微小机械振动（它由液体振动特性和容器振动特性决定）后

，外测液位仪会把这些信息经过专用算法分析，判别、剔除与液位变化无关的虚假波形，提取出其液

位特征量，从而计算出液面的高度。

外测液位仪的六大特点

由于外测液位仪是从容器外部连续、精确地测量罐内的液位，完全不接触罐内的液体和气体，实现了

真正的隔离测量。因此具有其他液位计无法比拟的六大特点：

1、可用于苛刻的环境——可测量任何压力、毒性***剧烈、腐蚀性***强、***无菌的或极高纯度的液

体。

2、安全——在测量有毒害、有腐蚀、有压力、易燃易爆、易挥发、易泄漏的液体时，由于测量头和

仪表都在容器外，所以安装、维修、维护操作时不接触罐内的液体和气体，非常安全。即使在仪表损

坏或维修状态下，也绝无引起泄漏的可能。

3、环保——真正的隔离测量，完全不与被测介质接触，决无泄漏液体甚至气体的可能，不会污染环

境，是真正的绿色环保仪表。

4、方便经济——在线维护无需停产。由于不需在容器上开孔，不用法兰盘，不用连通

管，所以安装、维护***方便、***经济。

5、耐用可靠——测量头和仪表内无机械运动部件，并严格密封，与外界隔离，不会磨损或腐蚀，十

分耐用可靠，维护工作量很小。

6、精确——外测液位仪不断地自动校准,永远保证***高的测量精度。磁翻板液位计安装图
