DL14-01，DL24-01液位计(DL14-01，DL24-01液位计)

DL14-01，DL24-01液位计

描述

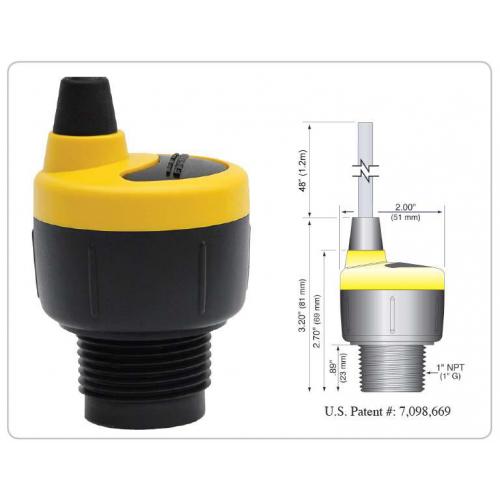

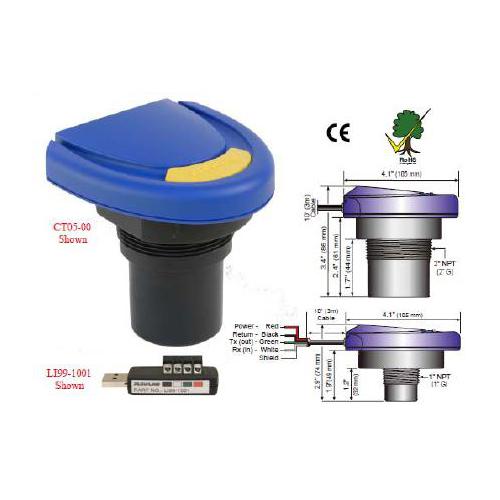

    EchoPod 集非接触开关，控制器，变送器三种功能于一身，是一款多功能的传感器，适用于小型储罐，EchoPod 灵活的设计可以应用于综合系统或者替代浮球开关，电导率开关和静压式传感器，也适用于流体控制和化工供料系统的综合应用，对于机器，刹车等设备的小储罐的应用也是很好的选择，PVDF的传感器可以适用于泥浆，腐蚀性介质，广泛应用于各种常压储罐，过程罐，小型罐和小型容器，泵提升站，废水储槽等

特点

□ 集开关，控制器，变送器三种功能于一身

□ 可以替代浮球开关，电导率开关和静压式液位计

□ WebCal-创新的电脑组态软件，可以快速精确的参数配置

□ 一体化传感器，5cm的束宽和死区，适合于1.25米以下的小

量程： 1.25m

精度： 3mm

分辨率：0.5mm

声束宽度：5cm

死区: 5cm

供电电压：24vdc(环路)

温度补偿：全量程自动

环绕阻抗：400ohms@24vdc

信号输出：DL14:4～20 mA, 4*SPST

DX10:0-5V,0-10V,

DL10:4~20mA

DS14 : 4*SPST

标定：WebCal PC 软件，USB标定

失效诊断：4 mA,20 mA,21 mA,22mA，或者保持当时数据

过程温度：－20℃ to  60℃

压力：大气压

防护等级：NEMA 4X (IP65)

外壳材料： PC/ABS FR

探头材料： PVDF

过程连接：1"NPT(1"G)螺纹

电缆长度： 1.2米

电缆材料：PVC

延时：可选

类别：普通

认证:CE

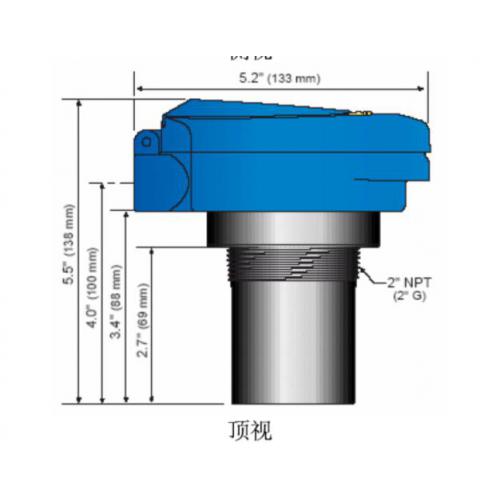

超声波液位计

技术参数

测量范围：0.30—5m、 8m 、10m 、12m 、15m （大量程可定制）

工作频率：30 KHz、20KHz、10KHz 、5KHz；

信号输出：4-20mA ，0-5V（10V） RS485，RS232，开关量PNP（NPN）,继电器输出(定货约定）

***大负载:24VDC 550Ω（4-20mA）

***大功消耗：1.2W(55mA，DC24V)

测量误差：量程的0.5%(空气中)

分辨率：≤2mm （温度补偿内置）

现场显示：4位 LED

响应时间：1.5s

发射波束角：≤10°

过程压力：正常大气压

环境温度：－20～50 ℃ (耐高温,耐水气须定制)

相对湿度：100%

供电电压：24VDC (18～24V)

工作原理

超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波

遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定液(物)位

变化情况。由电子装置对微波信号进行处理，***终转化成与液位相关的电信号。

一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射

，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间

差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出液位的情况
