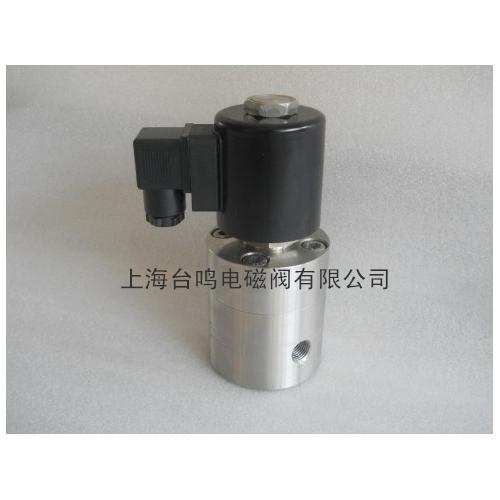

不锈钢高压电磁阀
【产品用途】
本电磁阀用于各种常温、高温、负压、低压、高压场合,适用于食用超净流体、腐蚀性流体、尤其是蒸汽、热水、空气、油品及抽真空管路的自动控制；广泛应用于、橡塑机械、服装设备、干燥设备、制冷、暖通空调、电镀涂装、食品饮料、自来水厂虹吸、环保水处理及真空设备等行业，是自动化控制工程、项目改造及设备配套的***产品。
不锈钢高压电磁阀结构特点
零压力亦能打开主阀，低压差流量大，适用范围广
阀盖采用螺纹连接，拆装，维修方便
采用特种不锈钢制作，适用于食用流体、超净流体及腐蚀性介质
不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
液体、气体、油品可混合使用，更加提高电磁阀的使用范围
特殊场合可持续长时间通电，采用耐高温材料，介质流体温度可达220℃
阀芯密封磨损可自动补偿，更加提高电磁阀的寿命和可靠性，经受二十年长期市场考验
不锈钢高压电磁阀技术参数
型号→ZBSF-1F ZBSF-2F ZBSF-1YF ZBSF-2YF
参数↓
工作压力：(Mpa) -0.1～1.6（ 特殊可提供 4.0 6.4 Mpa ）
介质种类：腐蚀气体 煤气 真空、水、油品 中温汽体 超净流体 中温液体
介质温度：（℃） ≤60 ≤220 ≤60 ≤220
电源电压：AC220V·DC24V其余规格可作特殊订货
公称通径：（mm） 15 20 25 32 40 50
流量系数(Kv) ：3.8 7.4 10.3 18.8 25.7 41
功率： AC≤60VA DC≤50W
【安装尺寸】
公称通径 DN L H D D1 D2 b f n-d
15 115 148 95 65 46 14 2 4-φ14
20 115 148 105 75 56 16 2 4-φ14
25 125 148 115 85 65 16 3 4-φ14
32 150 182 140 100 76 18 3 4-φ18
40 160 182 150 110 84 18 3 4-φ18
50 190 192 160 125 99 20 3 4-φ18
特殊供货：防爆场合请选用防爆电磁阀，特殊型号标准如下。
型 号：ZBSF-N 带止回功能－BZBSF 带防爆装置－ZBSF-X 带远程信号反馈－ZBSF-K 常开式电磁阀
技术说明：阻止介质倒流，省去止回阀、用于易燃易爆环境，防爆等
EXm I/IIT4 dIIBT4 dIIBT3
反馈电磁阀启闭状态及介质流动情况的电信号、通电关闭、断电自动打开
订货须知
1、若订货前还未选定型号，请向我们提供您的使用参数，如：公称通径、流体性质（包括压力、温度、粘度或酸碱性）、电压及特殊功能要求，以便我们的电磁阀选型专家为您正确选型；
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
