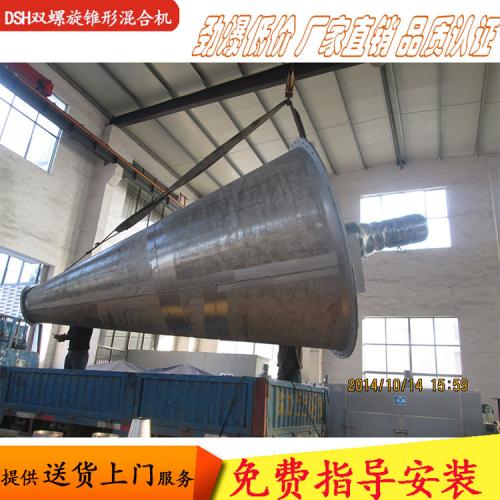

[新品] DSH系列双螺旋锥形混合机(DSH-0.5)

DSH系列双锥旋锥型混合机
DSH型常州鹏栋干燥生产的双螺旋锥形混合机是一种新型高效的粉粒体混合设备，广泛适用于石油化工、冶金矿山、颜料、医药、染料、农药、食品及饲料等行业的干性物料混合。   该机型对混合物料适应性强，对热敏物料不产生过热，对颗粒物料不易压溃和磨碎，对比重粒度差别较大的物料均能混匀且不发生分层离析现象，对各种粗料、细料、超细粉料以及多维或片状物料的混合也有较好的适应性。   本机造型美观，混合型式先进，结构设计合理，与其它类型混合机比较具有混合速度快、混合精度高、动力消耗低、装载系数大、运转平稳可靠以及操作条件良好、清洗维修方便、使用寿命长等优点。由于采用双向全密封结构，解决了操作过程中粉尘污染问题，改善了劳动条件。使用本设备还能实现生产过程连续化。常州鹏栋干燥生产的双螺旋锥形混合机因此是一种理想的节能、高效、无污染粉粒料混合设备。二、结构
    DSH型混合机结构如(图一)。它主要由筒体、电机减速机、传动机构、螺旋部分及出料阀部分等五人部分组成。
    l—电机、减速机
    2—传动机构
    3—筒体
 4—螺旋部分
 5—出料部分   常州鹏栋干燥生产的双螺旋锥形混合机工作由顶端的电动机带动双级双出轴摆线针轮行星减速器，输出公转自转两种速度，经传动分配路、齿轮传动，两根螺旋轨作行星式的运转。   两根非对称的螺旋轴自转，并同时沿简体壁作行星式的运动，短螺旋靠近小心部位运动，改善了中心部位的混合，从而达到快速均匀的混合效果。   本机传动件采用多道。多功能密封结构，能有效地防止粉尘进入轴承和润滑脂渗出污染物料。三、工作原理
    DSH型双螺旋锥形混合机工作原理是：
    1、双螺旋的快速自转将物料向上提升形成两股非对称的沿筒壁和中间白下向上的螺柱物料流(图二A)；2、转臂带动螺杆的公转运动使螺旋外的物料不同程度地进入蝶柱包络体内，一部分物料被铅位提升，另一部分物料又被甩出螺柱，从而达到全圆周方位物料的不断扩散(图二B)；3、被提升到上部的两股非对称物料再向中凹穴汇合，两股物料流汇合成一股向下一厂流动，补充了底部物料的空穴，形成非对称循环(图二C)，由于上述的复合运动，使物料在较短时间内获得了均匀的高精度的混合。
