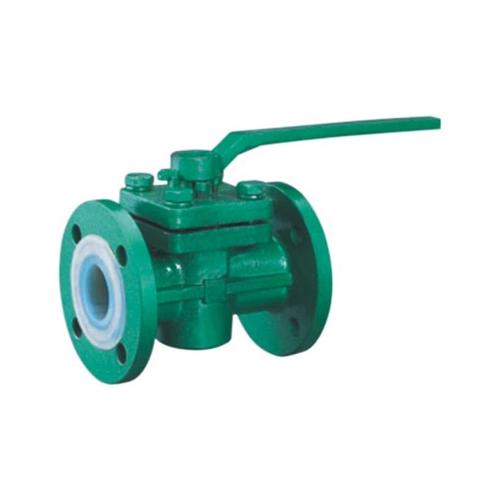

一、X43F46衬氟旋塞阀产品概述
X43F46衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。X43F46衬氟旋塞阀启闭迅速、流体阻力小。其基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。X43F46衬氟旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。
X43F46衬氟旋塞阀适用于经常操作，启闭迅速、轻便；流体阻力小；结构简单，相对体积小，重量轻，便于维修；密封性能好；不受安装方向的限制，介质的流向可任意；无振动，噪声小。
二、X43F46衬氟旋塞阀主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
碳钢
|
不锈钢
|
超低碳不锈钢
|
|
Z
|
C
|
P
|
R
|
Pl
|
R L
|
|
1
|
阀体、阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
MCF3M
|
|
2
|
衬里层阀座/卡套
|
PTFE(F4)PCTFE(F3)FVDF(F2)FEP(F46)PFA PPL对位聚苯
|
|
3
|
塞子
|
WCB 35(锻)MONEL合金CF8 CF8M CF3 CF3M
|
|
4
|
调节垫圈
|
1Crl3 1Cr18Ni9 OOCr18NilO
|
|
5
|
调节垫片
|
RPTFE(增强F3)PFA(可溶性聚四氟乙烯)
|
|
6
|
O型圈
|
FPM(氟橡胶、Si(硅橡胶)
|
|
7
|
螺栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Crl8Ni9Tl
|
1Crl8Ni9Tl
|
|
8
|
螺母
|
35
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
OCrl8Ni9
|
OCrl8Ni9
|
|
9
|
手柄
|
|
|
|
|
|
|
三、X43F46-10衬氟旋塞阀主要连接尺寸及重量表
|
公称通径
|
标准值
|
参考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
重量(kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
1.6
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
90
|
2.4
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
1OO
|
3.4
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
4.8
|
|
40
|
11/2
|
165
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
6.O
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
135
|
8.8
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
145
|
11.5
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
250
|
180
|
15.2
|
|
1OO
|
4
|
305
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
300
|
195
|
18.8
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
350
|
210
|
22.5
|
|
150
|
6
|
394
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
200*
|
450
|
48
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
240*
|
490
|
65
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
280*
|
550
|
88
|
|
300
|
12
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
320*
|
600
|
125
|
|
350
|
14
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
320*
|
675
|
185
|
|
400
|
16
|
762
|
565
|
51 5
|
482
|
4
|
32
|
16-φ25
|
360*
|
780
|
255
|
四、X43F46-16衬氟旋塞阀主要连接尺寸及重量表
|
公称通径
|
标准值
|
参考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
重量(kg)
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
1.6
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
90
|
2.4
|
|
25
|
1
|
140
|
15
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
3.4
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
4.8
|
|
40
|
11/2
|
165
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
6.0
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
8.8
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
145
|
11.5
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
300
|
180
|
15.2
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
195
|
18.8
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
350
|
210
|
22.5
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200*
|
450
|
48
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
200*
|
490
|
65
|
|
250
|
10
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240*
|
550
|
88
|
|
300
|
12
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280*
|
600
|
125
|
|
350
|
14
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
320*
|
675
|
185
|
|
400
|
16
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
360
|
780
|
255
|
五、X43F46衬氟旋塞阀主要结构图
