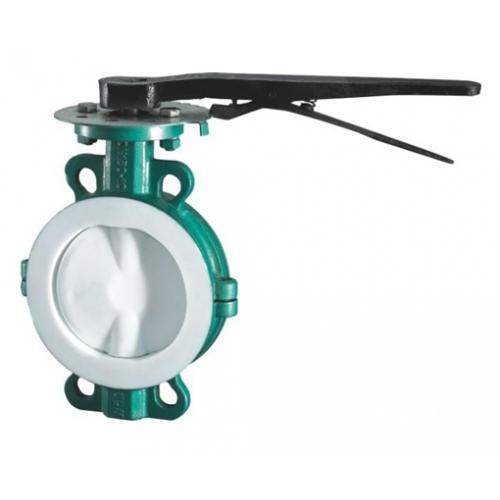

一、D71F46手柄对夹式衬氟蝶阀产品概述
D71F46手柄对夹式衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
二、D71F46手柄对夹式衬氟蝶阀主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
碳钢
|
不锈钢
|
超代碳不锈钢
|
|
Z
|
C
|
P
|
R
|
Pl
|
RL
|
|
1
|
上、下阀体
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35(锻)
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
蝶板轴
|
1Cr13
|
2Cr13
|
1Cr18Ni9Tl
|
1Cr18Ni12M02Tl
|
00Cr18Ni1O
|
00Cr17Ni14M02
|
|
4
|
衬里层/阀座
|
FEP(F46)
|
|
5
|
0型圈
|
FPM(氟橡胶)
|
|
6
|
弹性条(垫)
|
Si(硅橡胶)
|
|
7
|
调节定位座
|
OCr18Ni9
|
OCr18Ni9
|
1Cr18Ni9Tl
|
1r18Ni12M02Tl
|
00Cr18Ni1O
|
00Cr18Ni1 4M02
|
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
OCr18Ni9
|
0Cr18Ni9
|
OCr18Ni9
|
|
1 0
|
手柄
|
ZLl01(铸造铝合金)
|
三、D71F46手柄对夹式衬氟蝶阀主要连接尺寸及重量表
|
公称通径
|
标准值
|
参考值
|
|
DN (mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z一φd
|
D0
|
H
|
重量(kg)
|
|
PN1.0MPa
|
|
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
3
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
145
|
4
|
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
155
|
6
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
250
|
165
|
8
|
|
1OO
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
250
|
180
|
12
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
300
|
203
|
18
|
|
150
|
6
|
56
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
300
|
225
|
28
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
200*
|
275
|
56
|
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
200*
|
315
|
72
|
|
300
|
12
|
78
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
240*
|
348
|
88
|
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
240*
|
415
|
120
|
|
400
|
16
|
102
|
565
|
51 5
|
482
|
4
|
32
|
16-φ25
|
280*
|
460
|
145
|
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
280*
|
500
|
165
|
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
320*
|
530
|
195
|
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
320*
|
610
|
268
|
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
20-φ30
|
360*
|
675
|
320
|
|
800
|
32
|
190
|
101O
|
950
|
905
|
5
|
44
|
24-φ34
|
360*
|
805
|
395
|
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
380*
|
995
|
450
|
|
1OOO
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
400*
|
1170
|
680
|
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
400*
|
1295
|
825
|
|
PN1.6MPa
|
|
40
|
11/2
|
33
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
4
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
150
|
5
|
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
7
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
170
|
10
|
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
185
|
14
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
210
|
22
|
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200*
|
230
|
32
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
200*
|
285
|
66
|
|
250
|
10
|
68
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240*
|
325
|
80
|
|
300
|
12
|
78
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
240*
|
360
|
94
|
|
350
|
14
|
78
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
280*
|
430
|
125
|
|
400
|
16
|
102
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
280*
|
475
|
150
|
|
450
|
18
|
114
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
320*
|
525
|
172
|
|
500
|
20
|
127
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320*
|
565
|
225
|
|
600
|
24
|
154
|
840
|
770
|
718
|
5
|
54
|
20-φ41
|
360*
|
620
|
290
|
|
700
|
28
|
165
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
360*
|
686
|
330
|
|
800
|
32
|
190
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
380*
|
815
|
425
|
|
900
|
36
|
203
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400。
|
1010
|
495
|
|
1000
|
40
|
216
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
400。
|
1185
|
710
|
*法兰尺寸D、D1、D2、Z-Cd、f、b数值是与蝶阀连接的标准法兰尺寸，简图中尺寸代号仅是其中一部分。
*法兰尺寸PN1.0MPa、DN80螺孔数量JB78时Z=4，其它标准时Z=8。
四、D71F46手柄对夹式衬氟蝶阀主要结构图
