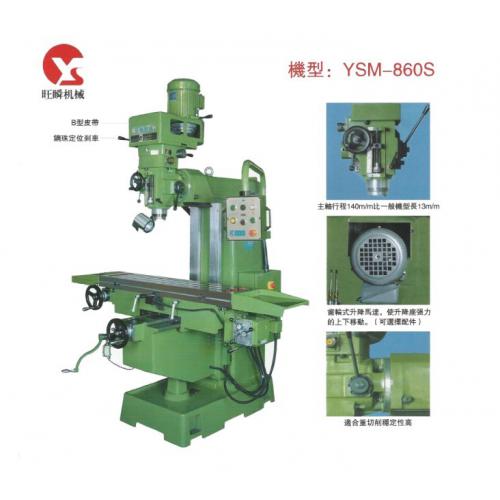

台湾旺瞬（莹瞬）精密立式铣床YSM-18SFM(860S)
特性：
◆ 主轴采用高级铬钼合金钢材质，经调质渗碳热处理，精密研磨，并配合精密主轴配P4轴承，使切削能力强，精度佳，稳定够。
◆ XY轴滑道面贴附耐磨滑片（TURCITE-B）以降低接触面之摩擦系数，更耐磨耗，虽长时间使用，亦能确保卓越的精度。
◆ 主轴机头，直接与伸缩臂连结，稳定性能高，切削能力强。
◆ 本机主轴转速十段变速70～3350适合各种切削选择。
◆ 主轴行程比一般同型机型多13mm行程。
◆ 齿管外径∮105mm,比一般同型机型多5mm
◆ 采用12*50工作台，比一般工作台宽50mm
◆ XY轴螺杆采用滚珠螺杆，精度更佳。
技术参数：
|
机型
|
YSM-18SFM
|
YSM-860S
|
|
工作台面积
|
1270*301 mm(12〞*50〞)
|
|
工作台左右行程（手动）
|
860mm
|
|
工作台左右行程（自动）
|
760 mm
|
840 mm
|
|
工作台前后行程
|
426 mm
|
406 mm
|
|
膝座上下行程
|
470 mm
|
440 mm
|
|
总高-A
|
2440 mm
|
|
总长-B
|
2000 mm
|
|
总宽-C
|
1680 mm
|
|
工作台至主轴端距离-D
|
0-520 mm
|
|
机头内转45度至机柱面-E
|
NO
|
|
主轴中心至立柱面距离-F
|
166-476 mm
|
|
机头外转至机柱面-G
|
NO
|
|
伸缩臂行程
|
540 mm
|
|
伸缩臂可回转角度
|
NO
|
|
主轴进给/主轴每转
|
0.04/0.08/0.14
|
|
主轴行程
|
140 mm
|
|
主轴孔锥度
|
ISO#40
|
|
马达
|
5HP
|
|
立铣主轴可变速度范围
|
50HZ
4P 58-110-165-240-360-500-870-1290-1900-2780
|
|
重量
|
1600kgs
|
1800kgs
|
1850kgs
|
|
|
|
|
|
|
标准附件:
◆主轴拉杆
◆工具箱及工具
◆前后挡屑板
◆耐磨板（XY轴）
◆热处理研磨（XY轴）
◆电器箱
特殊选配:
◆水盘
◆光学尺
◆石英灯
◆冷却系统
◆电动润滑油
◆自动进给装置（XY轴）
◆升降马达
※本公司由于技术研究改进之需要,因此保有更改设计和制造权利,上述规格若有更改恕不另行通知
