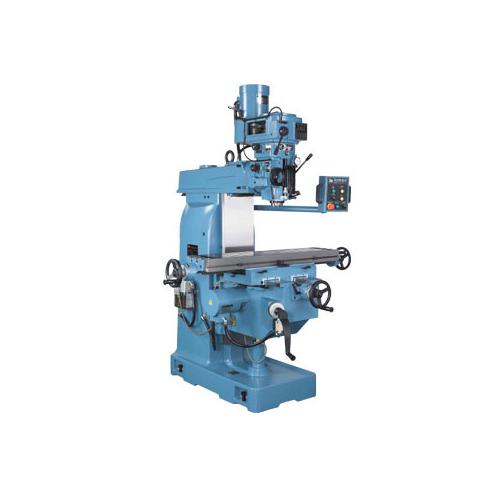

新虎将铣床
高刚性、高稳定性、高精度、耐重切削
新虎将铣床特点：
※立铣头为NST40#强力结构炮塔头。
※主轴采用一体成形SCM-21材质并经调质渗碳，精密研磨处理，轴承采用P4级。
※立铣头、内部研磨齿轮、离合器、轴承采强制循环润滑装置，确保机件寿命。
※铸件采用FC-30及FCD-45之材质，并经强制回火(调质)处理，耐磨、不变形。
※X,Y轴采用C5级预压式双螺帽精密滚珠螺杆、押送平顺、背隙小、定位佳。
※工作台滑轨及上平面经调质后，并经高周波硬化处理T形槽双面并经研磨提高加工基准。
※X,Y,Z各滑道及螺杆，采60分钟定时自动给油，确保各部精度。
※X,Y轴滑道及调整楔，全面贴覆Turcite-B耐磨片，滑行精巧，耐磨耗。
新虎将铣床规格：
|
型式
|
SHCM-97A
|
SHCM-97VS
|
|
回转速度
|
75~3600 RPM 16段变速
|
60~3600 RPM 无段变速 (***高4050 RPM)
|
|
端孔斜度
|
NST#40
|
NST#40
|
|
左右倾斜角度
|
45° (R &L)
|
45° (R &L)
|
|
伸出臂行程
|
450 MM
|
450 MM
|
|
升降套行程
|
140 MM
|
140 MM
|
|
主轴端至工作台面距离
|
0~520 MM
|
0~520 MM
|
|
主轴中心至机身距离
|
165~615 MM
|
165~615 MM
|
|
主轴自动押送速度
|
0.035/0.07/0.14 MM (每转一圈)
|
0.035/0.07/0.14 MM (每转一圈)
|
|
面积
|
1200 x 260 MM
|
1200 x 260 MM
|
|
左右行程
|
650 MM
|
650 MM
|
|
前后行程
|
350 MM
|
350 MM
|
|
升降行程
|
360 MM
|
360 MM
|
|
T型槽 (宽x槽数x间距)
|
16 x 3 x 65 MM
|
16 x 3 x 65 MM
|
|
升降快速押送
|
1150 MM
|
1150 MM
|
|
主轴
|
2.2 kW (3HP)
|
3.7 KW (5HP) AC 变频马达
|
|
升降座
|
0.75 KW (1HP)
|
0.75 KW (1HP)
|
|
润滑泵浦
|
3W
|
3W
|
|
电磁泵浦
|
13W
|
13W
|
|
外观尺寸
|
2400 x 1610 x 2225 MM
|
2400 x 1610 x 2355 MM
|
|
装箱尺寸
|
1700 x 1700 x 2100 MM
|
1700 x 1900 x 2100 MM
|
|
净重
|
1680 KG
|
1740 KG
|
|
毛重
|
2060 KG
|
2140 KG
|
代理销售铣床：新虎将铣床|首钻铣床|快捷铣床|捷甬达铣床|丰堡铣床|旺瞬铣床|莹瞬铣床|旭正铣床等
