曙光全自动磨床

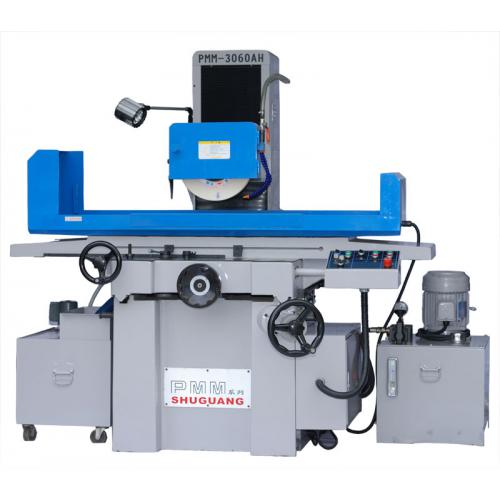

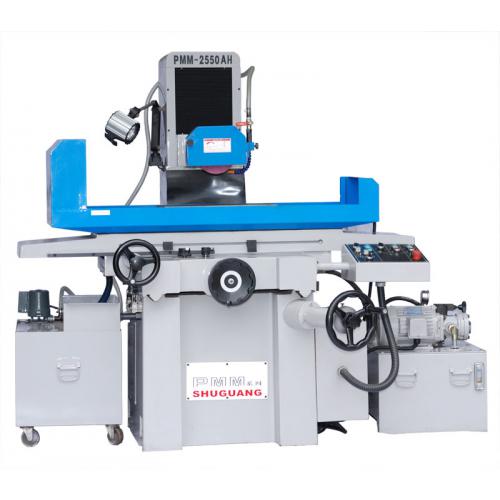

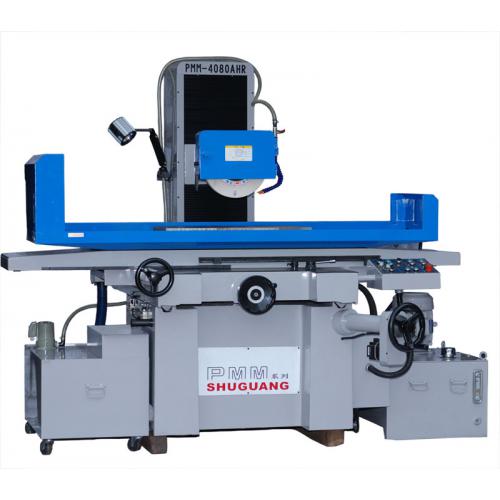

曙光全自动磨床PMM系列
曙光全自动磨床机械特性：
●本机器专供全自动平面研磨及沟槽研磨。
●NC控制系统使用嵌入式多轴运动控制器（可根据客户特殊要求，另行编写程序），光栅尺闭环反馈、精度更准确，升降步进马达驱动，***小设定值0.001mm.
●操作简单，只需输入总研磨量、精磨量、粗磨每次进刀量、粗磨每次进刀量，无火花研磨次数、研磨完成上升高度，研磨完成停机状态。
结构
●采用对称性设计，导轨加大跨距，合理导轨长度比例，优质材质经消除内应力处理，保证机器稳定性。
主轴
●采用超精密级轴承（P4、ABEC7级）及V3级低振马达，保证研磨光洁度。
自动循环润滑系统
●循环式自动润滑，当油压系统启动即可向各滑道及螺杆供油
前后螺杆机构
●前后螺杆采用滚杆螺杆传动
油压回路设计
●采用合理的油压回路设计，选用优质油压组件，减少温升、换向平稳。
规格
|
机型
内容
|
PMM-2550
H/AH/AHD
|
PMM-3060
AH/AHR/AHD
|
PMM-4080
AH/AHR/AHD
|
PMM-50100
AHR/AHD
|
|
能力
|
工作台工作面积mm
|
500*250
|
620
|
800*400
|
1000*500
|
|
左右***大移动量mm
|
580
|
660
|
930
|
1120
|
|
前后***大移动量mm
|
280
|
340
|
450
|
540
|
|
工作台面至主轴中心***大距离mm
|
500
|
640
|
720
|
700
|
|
工作台面***大承受重量kg
|
300
|
420
|
700
|
800
|
|
工作台
|
工作T型槽mm*N
|
14*1
|
14*1
|
14*3
|
14*3
|
|
工作台速度kg
|
5-25
|
5-23
|
5-23
|
5-23
|
|
前后手轮进刀
|
1格mm
|
0.02
|
0.02
|
0.02
|
0.02
|
|
1圈mm
|
4
|
4
|
4
|
5
|
|
前后自动进给mm
|
0.1-8
|
0.1-8
|
0.1-8
|
0.1-8
|
|
前后快速移动
|
50HZ r.p.m
|
790
|
700
|
650
|
650
|
|
60HZ r.p.m
|
950
|
950
|
950
|
950
|
|
砂轮
|
砂轮尺寸mm
|
∮205*20*∮31.75
|
∮355*40*∮127
|
∮355*40*∮127
|
∮355*40*∮127
|
|
主轴转速
|
50HZ r.p.m
|
2850
|
1450
|
1450
|
1450
|
|
60HZ r.p.m
|
3360
|
1740
|
1740
|
1740
|
|
上下结构
|
***大移动量mm
|
450
|
432
|
500
|
450
|
|
上下手转进刀
|
1格mm
|
0.01
|
0.01
|
0.01
|
0.01
|
|
1回转mm
|
2
|
2
|
2
|
2
|
|
自动进给量mm
|
0.001-0.04
|
0.001-0.04
|
0.001-0.04
|
0.001-0.04
|
|
上下快速移动量M/min
|
|
130mm/min
|
130mm/min
|
130mm/min
|
|
马达
|
主轴马达HXP
|
2*2
|
5*4
|
5*4
|
7.5*4
|
|
上下驱动马达HXP
|
750W
|
180W/1000W
|
180W/1000W
|
380W/1000W
|
|
油压马达HXP
|
1*6
|
2*6
|
3*6
|
3*6
|
|
吸尘马达HXP
|
3/4*2
|
3/4*2
|
3/4*2
|
3/4*2
|
|
水泵马达HXP
|
90W
|
90W
|
90W
|
90W
|
|
前后驱动马达HXP
|
40W
|
40W
|
40W
|
40W
|
|
尺寸
|
机器高度mm
|
1775
|
1830
|
1880
|
1950
|
|
占地面积mm
|
1800*1400
|
2500*1500
|
3600*2750
|
4300*3100
|
|
净重kg
|
1300
|
1750
|
2800
|
3300
|
|
毛重kg
|
1500
|
1950
|
3000
|
3600
|
H:左右液压驱动
AH:前后马达、左右液压驱动
AHR:前后马达、左右液压、上下快速
AHD：前后马达、左右液压、上下伺服
标准附件：
|
●砂轮
|
1个
|
|
●法兰
|
1个
|
|
●冷却水机
|
1套
|
|
●砂轮修整座
|
1个
|
|
●砂轮平衡棒
|
1个
|
|
●油压系统
|
1套
|
|
●砂轮拔取器
|
1个
|
|
●使用说明书
|
1个
|
|
●电磁吸盘
|
1个
|
|
●工作灯
|
1个
|
|
●工具及工具箱
|
1套
|
曙光自动磨床采用台湾原装配件，适用于精密成型研磨加工，高精度，稳定性佳寿命长。
