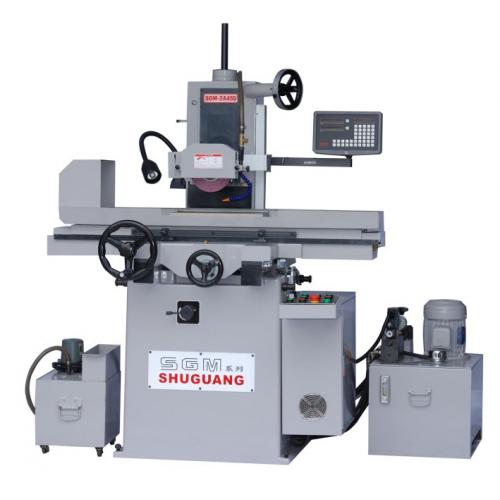

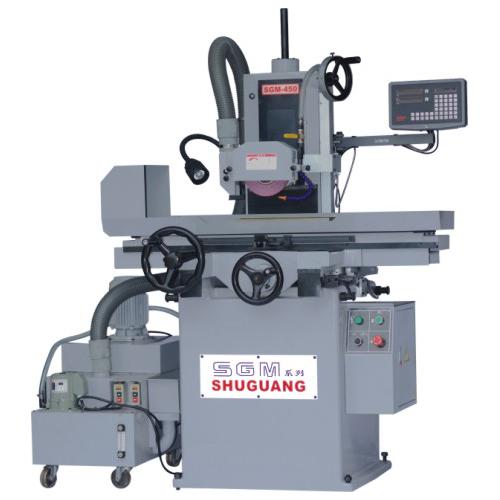

曙光平面小磨床
曙光平面小磨床特性：
●本机主要铸件使用高级耐磨铸件，并经退火处理及自然时效处理以确保不变形及耐磨，前后使用双“V”导轨，提高磨削时的稳定性及精确度。
●滑道
本机左右及前后导滑道粘贴进口耐磨导轨带（铁氟龙）TURCITEB并经精密铲以延长机器的使用精度及寿命。
●主轴
本机使用整体式主轴，采用P4级轴承，在高速旋转下低嗓音、低震动，扭力大，适合切削及成型研磨。
●工作台传动系统
工作台传动使用包钢丝同步带式传动，减少更换钢丝绳的烦恼，工作台与同步带采用柔性连接，保证传动平稳，手轮手柄位置任意可调，使磨削小工作更加方便。
曙光平面小磨床结构：
强力吸尘装置
设有内置式滤尘系统（SGM-350S）,减少占用空间，有交过滤磨削粉尘，使工作环境更加干净，舒适。
●自动润滑系统
循环式自动润滑当主轴启动即可向滑道和螺杆提供润滑，降低磨损延长工作精度及寿命，又可为你省去时常忘记加油的烦恼。
●自流式设计
封道轨进行恒压供油，解决电磁泵间隙供油给工作导轨精度造成误差。
曙光平面小磨床规格
|
机型
内容
|
SGM-350
SGM-350S
SGM-350B
|
SGM-450
SGM-450B
|
SGM-1A450
SGM-2A450
SGM-3A450
SGM-450AD
|
SGM-1A52
SGM-2A52
|
|
主要规格
|
工作台尺寸
|
150*350mm
|
150*450mm
|
150*450mm
|
200*500mm
|
|
***大研磨长度
|
365mm
|
465mm
|
465mm
|
525mm
|
|
***大研磨宽度
|
175mm
|
175mm
|
175mm
|
225mm
|
|
主轴中心至工作台面距离
|
400mm
|
400mm
|
400mm
|
400mm
|
|
标准磁盘尺寸
|
150*300mm
|
150*400mm
|
150*400mm
|
200*450mm
|
|
左右进给
|
手动行程
|
365mm
|
465mm/520mm
|
520mm
|
600mm
|
|
油压行程
|
|
|
500mm
|
550mm
|
|
工作台速度
|
|
|
0.5*25m/min
|
0.5-25m/min
|
|
前后进给
|
快速进给
|
|
|
1200mm/min
|
1200mm/min
|
|
自动进给
|
|
|
1-6mm
|
1-10mm
|
|
手轮每旋转一圈
|
5mm
|
5mm
|
5mm
|
5mm
|
|
手轮每格
|
0.02mm
|
0.02mm
|
0.02mm
|
0.02mm
|
|
升降进给
|
手轮每旋转一圈
|
1mm
|
1mm
|
1mm
|
1mm
|
|
手轮每格
|
0.005mm
|
0.005mm
|
0.005mm/0.001mm
|
0.005
|
|
砂轮
|
砂轮尺寸
|
∮180*13*∮31.7
|
∮180*13*∮31.7
|
∮180*13*∮31.7
|
∮205*13*∮31.7
|
|
主轴转速50HZ/60HZ
|
3000/3600rpm
|
3000/3600rpm
|
3000/3600rpm
|
3000/3600rpm
|
|
马达
|
主轴马达
|
1HP/1.5HP
|
1HP/1.5HP
|
2HP
|
2HP
|
|
前后马达
|
|
|
40W
|
1/6HP
|
|
上下马达
|
|
|
3A/60W
AD/400W伺服
|
|
|
油压马达
|
|
1HP
|
1HP
|
1HP
|
|
吸尘马达
|
1/2HP
|
1/2HP
|
1/2HP
|
1/2HP
|
|
水泵马达
|
1/8HP
|
1/8HP
|
1/8HP
|
1/8HP
|
|
体积
|
长*宽*高（mm）
|
1475*1214*1968
|
1675*1214*1968
|
1800*1214*2040
|
1800*1320*1968
|
|
重量
|
净重
|
750kg/820kg
|
880kg
|
1250kg
|
1500kg
|
标准型：工作台齿带传动
B:工作台钢丝传动
S:内置式吸尘
1A:左右油压驱动
A:前后马达、左右油压驱动
3A:2A+上下快速
AD:2A+上下伺服（三轴全自动）
标准附件：
|
●砂轮法兰
|
1套
|
|
●砂轮拆卸器
|
1支
|
|
●砂轮Y型板手
|
1套
|
|
●平衡棒
|
1支
|
|
●工具箱及工具
|
1套
|
|
●水平调整螺丝及垫块
|
1套
|
|
●砂轮∮180*13*31.7mm
|
1套
|
|
●使用说明书及另件表
|
各1份
|
特殊附件：
●光学尺
●圆弧修整器
●角度修整器
●精密平口钳
●砂轮平衡架
●纸带式滤清机
●法兰
●自动平行砂轮整轮器
●平行整轮器
曙光平面磨床采用台湾原装配件，适用于精密成型研磨加工，高精度，稳定性佳寿命长。
