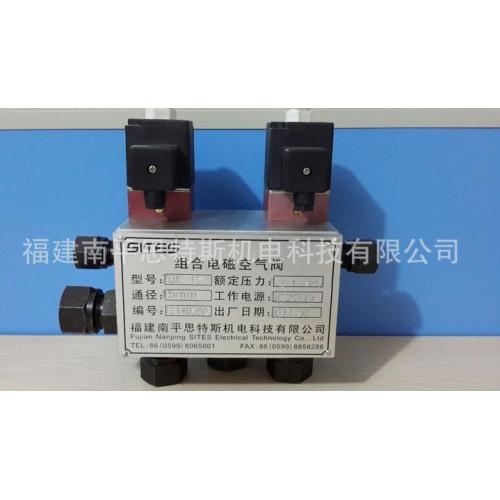

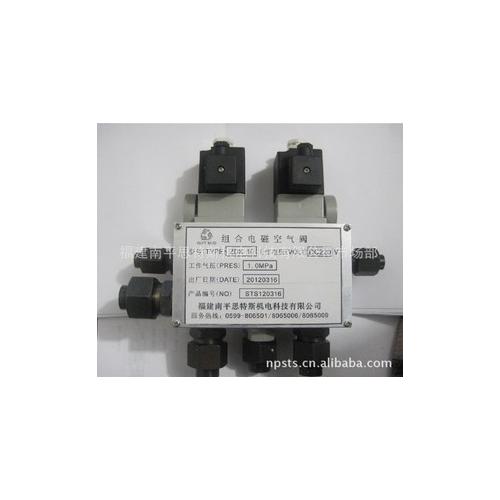

ZDK型组合电磁空气阀，用于水电水轮发电机组转速下降到额定转速的35~40%时，接受转速信号继电器来的电气信号，使此阀动作，将压缩空气通往制动闸，实现制动投入或制动复归。
◇ 工作特点及原理
该阀体积小、结构紧凑、性能可靠、安装维护方便。同时设有手动阀，在断电情况下，能实现手动操作。
① 自动控制时，先导阀的手动开关必须处于“关”的位置。
② 先导阀C通电时压力气体P即从A口出；B口与O口相通，先
导阀D通电时压力气体P即从B口出A口与O口相通，实现制动
和复归功能。
③ 手动操作：旋转手动阀到“开”的位置，则实现
手动操作（只能C开或D开，不能同时开）。
◇ 主要技术参数
1) 工作气压：0.3~1MPa无腐蚀性气体。
2) 公称通径：10、15mm。
3) 进、出气均为标准管接头（d/d1:Φ10/Φ12、Φ15/Φ18）；
4）电源电压：DC48V、110V、220V、AC220V。
5）使用条件：介质温度<60℃、相对湿度<85%
◇ 外型及安装尺寸
