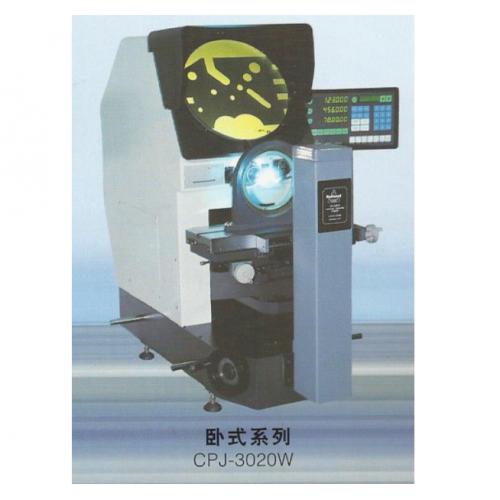

万濠测量投影仪 台湾万濠CPJ-3015数字式测量投影仪
仪器用途：
CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
仪器特点：
CPJ-3000(正像型)系列数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，坐标示值误差可达（3+L/75）μm,它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹，刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
关键词：测量投影仪，CPJ-3015测量投影仪，万濠测量投影仪，数字式测量投影仪，测量投影仪价格，测量投影仪厂价直销，测量投影仪浙江直销，3um精度测量投影仪，宁波测量投影仪，杭州测量投影仪，萧山测量投影仪，临安测量投影仪，海曙测量投影仪，上海测量投影仪，江东测量投影仪，北仑测量投影仪，镇海测量投影仪，余姚测量投影仪，慈溪测量投影仪，奉化测量投影仪，象山测量投影仪，宁海测量投影仪，温州测量投影仪，瑞安测量投影仪仪器规格：
|
仪器型号
|
反像型
正像型
|
CPJ-3007
CPJ-3007Z
|
CPJ-3010
CPJ-3010Z
|
CPJ-3015
CPJ-3015Z
|
|
工作台
|
金属台面尺寸（mm）
玻璃台面尺寸（mm）
X坐标行程（mm）
Y坐标行程（mm）
Z坐标行程（mm）
仪器测量精度（μm）
X、Y坐标数显解析度
|
260*152
125*100
75
50
90(调焦)
3+L/75
0.5μm
|
306*152
175*100
100
50
90(调焦)
3+L/50
0.5μm
|
340*152
196*96
150
50
90(调焦)
4+L/25
0.5μm
|
|
外形尺寸
仪器重量
|
长*宽*高（mm）
单位：kg
|
770*550*1100
120
|
770*550*1100
125
|
770*550*1100
130
|
|
投影屏
|
投影屏尺寸（mm）
投影屏旋转范围
旋转角度数显解析度
|
∮312 使用范围＞∮300（刻有米字线）
0～360°
1' 或0.01°
|
|
物镜
|
放大倍数
物方线视场（mm）
物方工作距（mm）
测量***大高度（mm）
|
10×（选）
∮30
77.7
80
|
20×（选）
∮15
44.3
80
|
50×（选）
∮6
38.4
80
|
100×（选）
∮3
25.3
80
|
|
仪器电源
|
110V/220V(AC) 50/60Hz 总功率400W
|
|
数据处理系统：DC-3000功能数显表，全中文显示，可做多点采样，坐标旋转，点，线，圆，距离，角度测量，RS-232数据输出。
仪器照明：透射与反射照明光源均为24V/150W卤素灯
冷却方式：强制风冷
仪器选配件：微型打印机，光学寻边器，M2D-CPJ软体等-详情请见投影仪附件说明。
|
