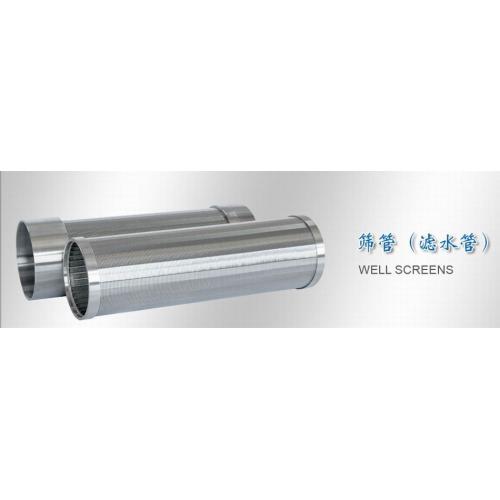

筛管（滤圆）系列

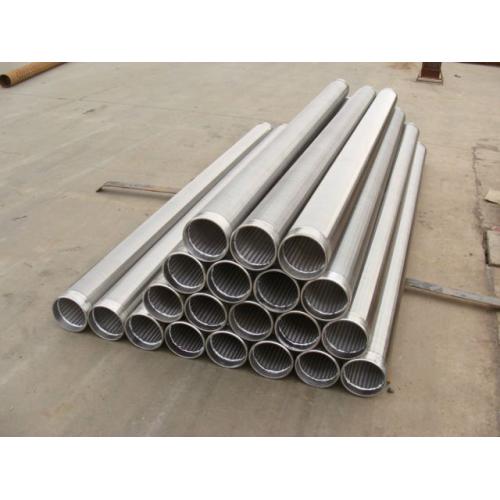

一、不锈钢V型绕丝筛管：
型号规格： DQ-OD×L×T
筛管参数：
外径（OD）：25、32、38、45、57、76、80、89、100、108、133、150、159、196、219、273、325、350.....650....1000
筛缝（Slot）：0.02、0.04、0.08、0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.45、0.50......8.10
长度（L）：从200-6000mm范围内（具体按用户需求）
注：1. 筛缝长度按用户确定生产。
2.特殊规格根据用户要求生产（如：内出水、外出水、内孔筋出水等）。
筛管间隙公差：
名义尺寸 偏差公布
mm 偏差（mm） 占量 偏差（mm） 偏差（mm）
T<1时 ±0.02 >90% ±0.10 ±0.10

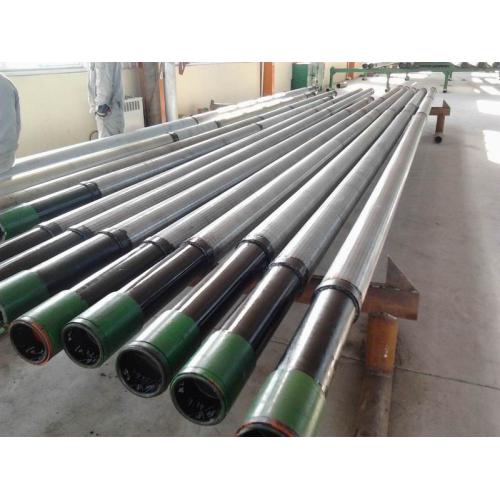

二、不锈钢v型丝绕丝采油筛管
技术参数：
|
公称尺寸
|
筛管
|
中心管
|
螺纹
|
|
外径
|
内径
|
外径
|
内径
|
|
∮60
|
75
|
63
|
2-3/8
|
60.3
|
2-3/8
|
|
∮73
|
87
|
75
|
2-7/8
|
60.3
|
2-7/8
|
|
∮89
|
104
|
92
|
3-1/2
|
60.3
|
3-1/2
|
|
∮140
|
155
|
143
|
5-1/2
|
60.3
|
5-1/2
|
|
∮219
|
234
|
222
|
8-3/5
|
60.3
|
8-3/5
|
说明：1.筛管外径与选用筛条有关。
2.筛管直径在63-100mm之间，长度1-2米之间。
3.筛缝由用户生产需要确定。
三、筛管材质：
1Cr18Ni9Ti、304、316L、205、304L、316, 302等。
