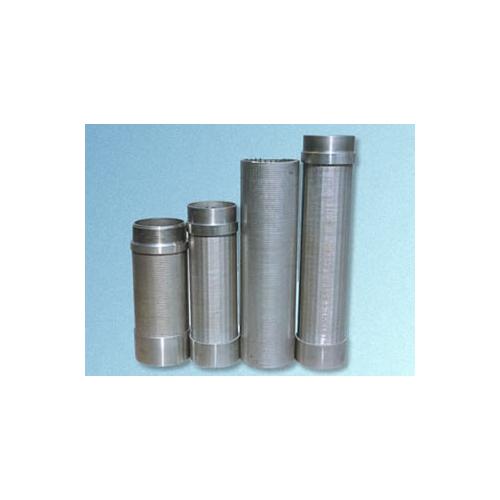

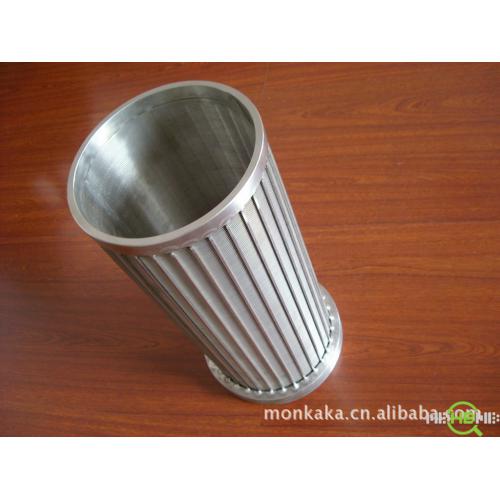

不锈钢绕丝焊接式筛管
I、产品用途
用于各种抽油井、气、水井起到防沙保护泵作用，延长生产周期、提高生产率，污水处理和化工部门都可用。
II、结构特点

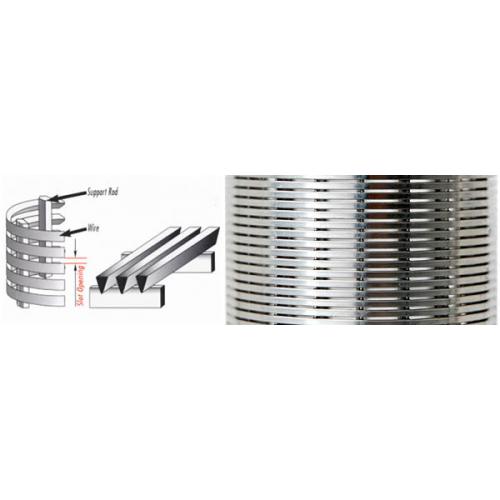

绕焊式不锈钢筛管采用“V”型大开口，由1Cr18Ni9Ti成形钢丝绕制焊接而成，它是通过控制绕丝之间的缝隙起到防砂作用，绕焊不锈钢筛管与其它型式的防砂管比较，具体有较高的流通能力，强度高不易变形，耐腐蚀寿命长，安全可靠，效果明显，成本低等有点，是石油工业中***有效的防砂工具。
III、技术参数
1. 规格型号
|
筛管规格
（mm）
|
筛管
|
基管外径
|
螺纹
|
|
外径(mm)
|
内径(mm)
|
(mm)
|
in
|
|
60
|
75
|
63
|
60.3
|
2 3/8
|
2 3/8TBG
|
|
73
|
87
|
74
|
73
|
2 7/8
|
2 7/8TBG
|
|
89
|
102
|
92
|
88.9
|
3 1/2
|
3 1/2TBG
|
|
114
|
126
|
116
|
114.3
|
4 1/2
|
4 1/2TBG
|
|
140
|
154
|
142
|
139.7
|
5 1/2
|
5 1/2TBG
|
|
219
|
232
|
220
|
219.1
|
8 5/8
|
8 5/8 TBG
|
2. 丝绕宽度(缝隙)系数如下：（单位：mm）
0.1 0.15 0.20 0.25 0.30 0.35
0.40 0.45 0.50 0.75 1.00 1.25
3. 长度系数如下：（单位：mm）
1000 1200 2000 4000 6000
IV、接头方式
焊环接头 螺纹丝扣接头 法兰接头
