【弹簧全启封闭式高压安全阀产品用途】

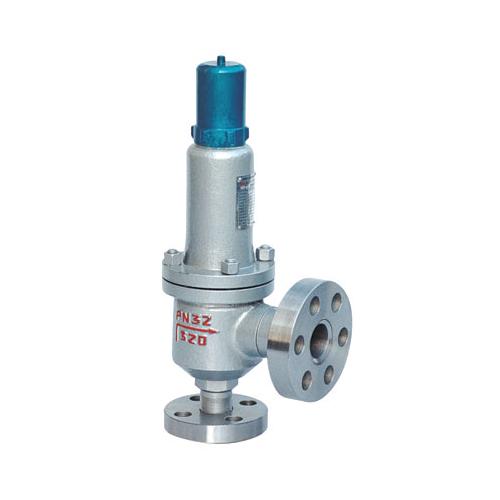

A42弹簧全启封闭式高压安全阀采用锻造阀体，坚固耐用，适用于工作温度≤200℃的空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
【弹簧全启封闭式高压安全阀产品特点】
-
全启式结构，排量大
-
阀瓣处设有反冲盘部件
-
平面结构的阀瓣和阀座易于维修和重新加工
-
整定压力偏差小，可达±3%
-
选用优质的弹簧钢，保证弹簧的寿命和稳定性
-
锻造阀体，坚固耐用
【弹簧全启封闭式高压安全阀执行标准】
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
【弹簧全启封闭式高压安全阀产品型号】
A42Y-160(320)
A42Y-160P(320P)
A42Y-160R(320R)
【弹簧全启封闭式高压安全阀整定压力等级】
|
公称压力(MPa)
|
整定压力等级
|
|
16.0
|
8.0～10.0
|
10.0～13.0
|
13.0～16.0
|
|
|
|
|
|
|
32.0
|
13.0～16.0
|
16.0～19.0
|
19.0～22.0
|
22.0～25.0
|
25.0～29.0
|
29.0～32.0
|
|
|
【弹簧全启封闭式高压安全阀性能参数】
|
型号
|
铸钢型
A42Y-C
|
304不锈钢型
A42Y-P
|
316不锈钢型
A42-R
|
|
口径范围
|
DN15～DN50
|
|
适用温度
|
≤200°C
|
|
适用介质
|
水、蒸汽、油品
|
腐蚀性介质
|
腐蚀性介质
|
|
材料
|
1、法兰
|
35#钢
|
304SS
|
316SS
|
|
2、阀座
|
2Cr13
|
304SS
|
316SS
|
|
3、阀体
|
40#钢
|
304SS
|
316SS
|
|
4、调节圈
|
2Cr13
|
304SS
|
316SS
|
|
5、反冲盘
|
2Cr13
|
304SS
|
316SS
|
|
6、阀瓣
|
2Cr13
|
304SS
|
316SS
|
|
7、导向套
|
2Cr13
|
304SS
|
316SS
|
|
8、阀盖
|
WCB
|
CF8
|
CF8M
|
|
9、弹簧
|
50CrVa
|
50CrVa包覆TEFLON
|
50CrVa包覆TEFLON
|
|
10、阀杆
|
2Cr13
|
2Cr13
|
316SS
|
|
11、调整螺杆
|
45#钢
|
2Cr13
|
2Cr13
|
|
12、保护罩
|
ZG200
|
ZG200
|
ZG200
|
|
密封面材料
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
【弹簧全启封闭式高压安全阀主要外形连接尺寸】
|
公称压力
|
公称通径
|
do
|
DN'
|
L
|
L1
|
≈
|
|
16MPa
|
15
|
8
|
20
|
95
|
100
|
220
|
|
20
|
8
|
25
|
95
|
100
|
220
|
|
25
|
14
|
32
|
150
|
150
|
280
|
|
32
|
15
|
40
|
150
|
150
|
390
|
|
40
|
20
|
50
|
165
|
165
|
400
|
|
50
|
25
|
65
|
180
|
180
|
495
|
|
32MPa
|
15
|
8
|
20
|
95
|
100
|
220
|
|
20
|
8
|
25
|
95
|
100
|
220
|
|
25
|
14
|
32
|
150
|
150
|
280
|
|
32
|
15
|
40
|
150
|
150
|
390
|
|
40
|
20
|
50
|
165
|
165
|
400
|
|
50
|
25
|
65
|
180
|
180
|
495
|
