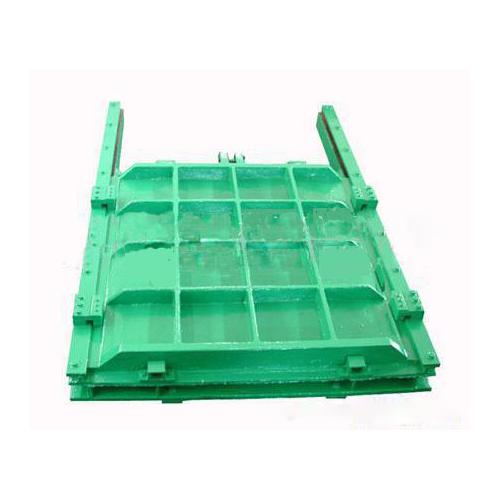

铸铁闸门有平面铸铁闸门、平面弧形铸铁闸门和高水头的深水高压铸铁闸门，污水处理用铸铁圆闸门、拍门、堰门等。铸铁闸门是以铸铁为原材料生产，具有耐腐蚀、止水效果好、安装简单、使用寿命长等优点。铸铁闸门有单、双向止水，止水采用精加工后自身或镶铜，不锈钢等方式止水。
高压铸铁闸门技术要求
铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。
铸件
灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。
2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。
3 主要铸铁件(如门框、门板和导轨)应时效处理。
4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。
5 铸件的铸造偏差应符合GB 6414规定。
主要构件
门板
1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。
2 门板应按***大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度应不大于构件长度的1/1500。
3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。
4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。
门框
1 门框应整体铸造，在***大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。
2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。
3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。
4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合下表的规定
法兰螺栓孔直径d0 位置度公差Φt
11.0～17.5 <1.0
5.门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。
导轨
1 导轨应按***大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到***高位置时，其导轨的顶端应高于门板的水平中心线。
2 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。
密封座
1 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
2 密封座工作表面不得有划痕、裂缝和气孔等缺陷。
3 密封座的板厚，应符合表4规定。
吊耳或吊块螺母
1 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在***大工作水头启闭时，其拉伸、压缩和剪切强度的安全系数不小于5。
2 吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
闸门孔口规格 板厚
≤700 ≥6
>700～1100 ≥8
>1100～2000 ≥12
>2000～3000 ≥14
注：矩形闸门的密封座厚度以闸孔的长边尺寸为准。
3 吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。
传动螺杆
传动用螺杆应按***大工作开启和关闭力设计，其拉伸、压缩和剪切强度的安全系数不小于5，螺杆的柔度不大于200。
楔紧装置
1 在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2μm。
2 楔紧件用螺钉(螺柱)分别固定在门板及门框上。
销轴与螺钉、螺栓等紧固件
所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按***大开启和关闭力设计，其拉伸、压缩和剪切强度的安全系数应不小于5。
铸铁闸门装置与调试
1． 装置前，要首要查看竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸口）的衔 接螺丝，能否在运送装卸中惹起松动，它们的接茬处能否错牙，要调整成一个平面，然后上 紧螺栓。 2． 装置时，将闸口全体竖入闸槽，在两头立框的下面垫上调整垫块（禁止垫下横梁） ，两 立框用手动葫芦和斜拉立稳，将闸口找直找平，各地脚孔内串上地脚螺栓，支好盒子进行一 期浇注，注重混凝土不能埋上闸框，使闸框底平面贴在水泥墙上，当混凝土凝结后，再对闸 框进行调整，拧紧地脚螺栓，对闸口进行调整时，在闸口背面的闸板和闸框的封水处，用塞尺对四周进行空隙丈量，如有大于0.3mm的当地，在该处闸框与混凝土墙间强塞铁片，消除空隙，然后调整至四周空隙都在0.3mm以下，再进行二期浇注，混凝土将闸框埋入二分 之一处为宜。 3． 浇注混凝土时，流进闸板、闸框、斜铁、档板间的灰浆应彻底铲除，以避免灰浆凝结后 影响闸口启闭。 4． 铲除加固物。闸口出厂前，为使闸板、闸框贴合紧凑，装置后削减空隙，2m以上的闸 口在上下横框上装置了4-6个勾板压铁，立框的档板上增加了顶丝，注重在空隙调整后，将 勾板压铁和顶丝撤除，以便闸口启闭。
铸铁闸门运用保护 1． 闸口在启闭时应注重闸板的上、下极限方位，不能超限，避免损坏闸口或启闭机。 2． 闸口在启闭过程中如有反常状况应当即停止运用，及时查看修补。 3． 闸口在封闭时距闸底10公分处，暂停1min，让激流冲净底门槽内杂物，然后再将闸口 封闭。
高压铸铁闸门涂漆
1.在涂漆前必须清除毛刺、氧化皮、锈斑、锈迹、粘砂、结疤和油污等脏物。将浇口、冒口、多肉和锐边等铲平，保持表面平整光洁。
2.闸门非工作接角面的涂漆不得有起泡、剥落、皱纹和流挂等对外观质量有影响的缺陷。
3.当闸门用于给水工程时，应采用无毒耐腐蚀涂料涂装；当用于排水工作时，应采用耐腐蚀涂料涂装。
4.涂装要求必须符合YB 3211规定和油漆生产厂的使用说明进行。
高压铸铁闸门出厂检验
1.每台产品须经制造厂质量检验部门按本标准检验，并签发产品质量检验合格证，方可出厂。2.订货单位有权按本标准的有关规定对产品进行复查，抽检量为批量的20%。但不少于1台且不多于3台。抽检结果如有1台不合格时应加倍复查，如仍有不合格时，订货单位可提出逐台检验或拒收并更换合格产品。
