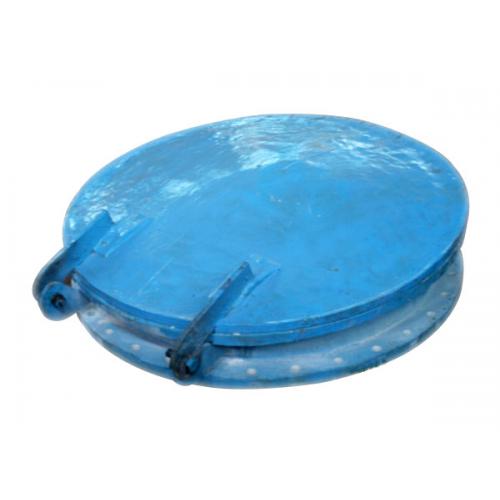

[新品] 绥化高压铸铁闸门（方拍门）(PGZ)

新河县前进水工生产制造的铸铁闸门是由门框、闸板、密封圈及可调式楔形压块等部件组成。久用磨损后，其密封面可通过楔形压块的调整来保证正常工作。

1.  产品结构合理坚固、耐磨耐蚀性强、性能可靠；

2.  安装、调整、使用、维护方便等特点。

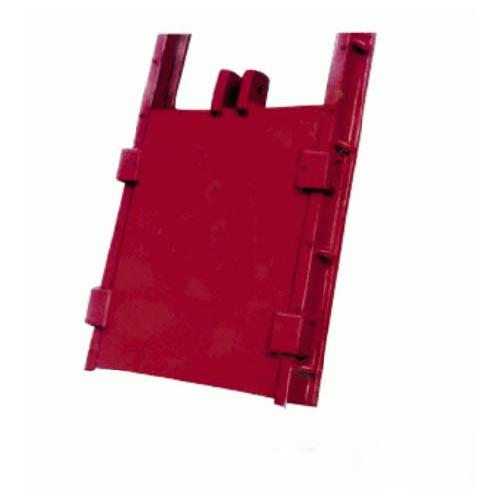

 铸铁闸门一般由门叶和门框两部分组成门体和门框的材料 为铸铁一般整体铸造、整体加工。门体一般采用面板与加强肋的结构 面板可做平面或拱形 。门体一般整体铸造和机加工但尺寸较大的可 采用分块组成式。门体上一般采用整体式金属止水兼作支承滑块金属止水用同材料制作的沉头螺钉紧固在门体上螺钉头部与止水工作 面一起精加工一些尺寸较大的也可“P ”形橡皮止水。门框为铸铁闸门与基础之间的接构件相当于平面钢闸门的埋高部分。门框包括下 部门框和上部导轨两部分。下部门框一般整体铸造加工导轨可用螺 栓螺钉与门框相接或与下部门框整体铸造在门体 开 启 到 *** 高 位置时导轨的顶端应高于门体的水平中心线 。

高压铸铁闸门闸孔规格：

铸铁闸门检验标准    铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。 1铸件    1.1灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。 1.2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。 1.3 主要铸铁件(如门框、门板和导轨)应时效处理。 1.4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。 1.5 铸件的铸造偏差应符合GB 6414规定。  2主要构件    2.1 门板 2.1.1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。 2.1.2 门板应按***大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。 2.1.3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.1.4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。  2.2 门框 2.2.1 门框应整体铸造，在***大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。 2.2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216. 2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。 2.2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表1的规定。  2.2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 2.2.6 墙式闸门与墙面接合的门框表面，应保持平整。 2.2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。  2.3 导轨 2.3.1导轨应按***大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到***高位置时，其导轨的顶端应高于门板的水平中心线。 2.3.2 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。  2.4 密封座 2.4.1 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 2.4.2 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 2.4.3 密封座的板厚。 2.5 吊耳或吊块螺母 2.5.1 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在***大工作水头启闭时，其拉伸、压缩和剪切强度和安全系数不小于5。

   铸铁闸门  1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。  2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。  3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。  4、 清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。

铸铁闸门的使用保养  1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。  2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。  3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。

试验方法与检验规则

高压铸铁闸门密封面间隙检验

门板与门框密封座的结合面，必须清除外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用0.1mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm。

装配检验

将门板在门框内入座，作全启全闭往复移动，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量，其检验结果应符合4.3.2～4.3.4的规定。

渗漏试验

密封面应清除任何污物，不得在两密封面间涂抹油脂。将闸门全闭，使门框孔口向上，然后在门框孔口内逐淅注入清水，以水不溢出为限，其密封面的渗水量应不大于1.25L/min·m(密封长度)。

全压泄漏试验

订货单位需要进行本项实验时，可与制造厂协商。试验方法：可将闸门安装在试验池内或现场作全压灌水试验。采用计量器具(量筒、计时表等)检测密封面的泄漏量，其值应不大于1.25L/min·m(密封长度)。

高压铸铁闸门包装、运输及贮存：

闸门在检验合格后，应清除表面的油污脏物和存留的水分。

在装运和贮存期内闸门应处于关闭状态，螺杆或螺纹部应涂油脂包扎，以防锈蚀和损坏。

闸门的发运方式由供需双方协商确定。包装应符合YB 3214规定，必须使闸门及附件固定，保证在运输途中不致因包装不慎而损坏。闸孔在600mm以上时，需用螺栓紧固或者紧固在一块滑座上，以便安全吊装。产品应保存在通风的库房或遮篷的场所内。放置必须整齐，不得互相挤叠和露天存入，以防变形、损坏和锈蚀。

高压铸铁闸门保修期

　　闸门在投入使用一年内，但不超过发货后18个月，制造厂应对其材料缺陷、制造质量以及在正常使用中所损坏的零部件负责保修。保修期内制造厂应免费修理或更换。
