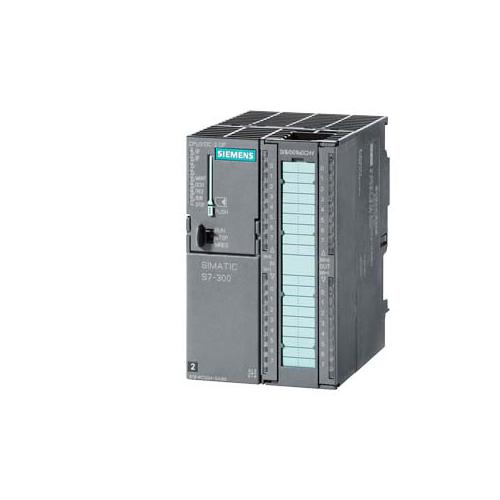

德国原装西门子CPU313C-2DP控制器模块现货销售
订货号：
6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7 313-6CF03-0AM0 CPU313C-2DP，64K内存 16DI/16DO组合件
西门子CPU313C-2DP中央处理器 代理商
上海启水自动化科技有限公司（西门子核心分销商）专业销售西门子S7-200/300/400/1200PLC、数控系统、变频器、人机界面、触摸屏、伺服、电机、西门子电缆等，并可提供西门子维修服务，欢迎来电垂询。
西门子CPU313C-2DP可编程控制器 产品介绍
-
带集成数字量输入/输出和PROFIBUS DP主站/从站接口的紧凑型CPU
-
满足工厂对高处理性能和相应时间的要求
-
带技术功能
-
用于完成带特殊功能的任务
-
用于连接分布式 I/O
-
CPU 运行需要 SIMATIC 微存储卡 (MMC)。
CPU 313C-2 DP 安装有：
-
微处理器;
处理器处理每条二进制指令的时间可达 70 ns。
-
扩展存储器;
128 KB 高速工作存储器（相当于大约 42 K 的指令），用于执行相关的程序，为用户程序提供充分的空间；
SIMATIC 微型存储卡（***大 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
-
灵活的扩展能力;
多达 31 个模块，（4排结构）
-
MPI多点接口;
内置 MPI 接口可以***多同时建立 8 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立***多16个CPU组成的简单网络。
-
PROFIBUS DP 接口:
带有 PROFIBUS DP 主/从接口的 CPU 313C-2 DP 可以用来建立高速、易用的分布式自动化系统。 对用户来说,分布式I/O单元可作为一个集中式单元来处理(相同的组态、编址和编程).
-
内置输入/输出；
16个数字量输入(均可用于报警处理)和16个数字量输出。
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
-
概述；
定义名称、系统 ID 和位置 ID
-
MPI多点接口;
定义站地址
-
启动；
定义 CPU 的启动特性和监视时间
-
循环/时钟存储器；
定义***大的扫循环描时间和负载设置时钟存储器地址
-
记忆性；
定义具有保持功能的存储位、计数器、定时器和数据块的数量
-
日时钟中断；
设定起始日期、起始时间和间隔周期
-
周期中断；
周期设定
-
系统诊断；
确定诊断消息的处理和范围
-
时钟；
设定AS内或MPI上的同步类型
-
防护等级；
定义程序和数据的访问权限
-
通讯；
保留连接源
-
PROFIBUS DP 主站/从站接口;
针对分布式 I/O 的用户定义地址分配。对操作模式进行参数化，并组态使用 PROFIBUS DP 时的传输区域。对时间同步进行参数化
-
数字量输入/输出
地址设定，输入继电器和过程中断
echnical Specifications
|
|
6ES7313-6CG04-0AB0
|
|
一般信息
|
|
|
硬件产品型号
|
01
|
|
固件型号
|
V3.3
|
|
工程组态
|
|
|
|
STEP 7 V5.5 + SP1 或更高版本，或 STEP 7 V5.3 + SP2 或更高版本（带 HSP 203）
|
|
电源电压
|
|
|
24 V DC
|
√
|
|
输入电流
|
|
|
电流消耗（额定值）
|
800 mA
|
|
电流消耗（空载），典型值
|
110 mA
|
|
冲击电流，典型值
|
5 A
|
|
I²t
|
0.7 A²·s
|
|
功耗
|
|
|
功耗，典型值
|
9 W
|
|
内存
|
|
|
工作存储器
|
|
|
|
128 kbyte
|
|
|
X
|
|
|
64 kbyte
|
|
装载存储器
|
|
|
|
√
|
|
|
8 兆字节
|
-
微型存储卡数据管理（***后一次编程后），***小值
|
10 a
|
|
后备
|
|
|
|
√；通过 MMC 保证（免维护）
|
|
|
√；程序和数据
|
|
CPU 处理时间
|
|
|
位操作，典型
|
0.07 µs
|
|
字操作，典型
|
0.15 µs
|
|
定点数运算，典型
|
0.2 µs
|
|
浮点数运算，典型
|
0.72 µs
|
|
CPU 块
|
|
|
块数量（总数）
|
1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的***大数量。
|
|
DB
|
|
|
|
1,024；编号范围：1 到 16000
|
|
|
64 kbyte
|
|
FB
|
|
|
|
1,024；编号范围：0 到 7999
|
|
|
64 kbyte
|
|
FC
|
|
|
|
1,024；编号范围：0 到 7999
|
|
|
64 kbyte
|
|
OB
|
|
|
|
64 kbyte
|
|
嵌套深度
|
|
|
|
16
|
|
|
4
|
|
计数器、定时器及其保持性
|
|
|
S7 计数器
|
|
|
|
256
|
|
|
|
|
|
√
|
|
|
0
|
|
|
255
|
|
|
Z0 ～ Z7
|
|
|
|
|
|
0
|
|
|
999
|
|
IEC 计数器
|
|
|
|
√
|
|
|
SFB
|
|
|
不限（只取决于 RAM 容量）
|
|
S7 定时器
|
|
|
|
256
|
|
|
|
|
|
√
|
|
|
0
|
|
|
255
|
|
|
无保持性
|
|
|
|
|
|
10 ms
|
|
|
9,990 s
|
|
IEC 定时器
|
|
|
|
√
|
|
|
SFB
|
|
|
不限（只取决于 RAM 容量）
|
|
数据区及其保持性
|
|
|
保持数据区域，总共
|
全部，***大 64 KB
|
|
标志
|
|
|
|
256 字节
|
|
|
√；MB 0 – MB 255
|
|
|
MB 0 - MB 15
|
|
|
8; 1个存储字节
|
|
数据块
|
|
|
|
√；通过 DB 上的非保持性
|
|
|
√
|
|
局部数据
|
|
|
|
32 KB；每个块***大 2048 字节
|
|
地址区
|
|
|
I/O 地址区
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
|
|
|
2,030 字节
|
|
|
2,030 字节
|
|
过程映像
|
|
|
|
2,048 字节
|
|
|
2,048 字节
|
|
|
128 字节
|
|
|
128 字节
|
|
|
|
|
|
124.0 到 125.7
|
|
|
124.0 到 125.7
|
|
数字量通道
|
|
|
|
16 256
|
|
|
16 256
|
|
|
1 008
|
|
|
1 008
|
|
模拟量通道
|
|
|
|
1 015
|
|
|
1 015
|
|
|
248
|
|
|
248
|
|
硬件配置
|
|
|
机架，***大
|
4
|
|
每个机架的模块数量，***多
|
8；在机架 3 中，***多 7 个
|
|
扩展设备，***大
|
3
|
|
DP 主站的数量
|
|
|
|
1
|
|
|
4
|
|
可运行的 FM 和 CP 数量（推荐）
|
|
|
|
8
|
|
|
8
|
|
|
6
|
|
时间
|
|
|
时钟
|
|
|
|
√
|
|
|
√
|
|
|
10 s；典型值：2 s
|
|
|
6 个星期；（40°C 环境温度）
|
|
|
电源关闭后时钟继续运行
|
|
|
时钟以发生故障时的时间继续运行
|
|
运行小时计数器
|
|
|
|
1
|
|
|
0
|
|
|
0至2^31 小时（当使用 SFC 101时）
|
|
|
1 小时
|
|
|
√；在每次重启时必须重新启动
|
|
时钟同步
|
|
|
|
√
|
|
|
√
|
|
|
√
|
|
|
√;带有 DP 从站，仅从站时钟
|
|
|
√
|
|
|
√
|
|
|
X
|
|
数字量输入
|
|
|
数字/二进制输入
|
16
|
|
|
12
|
|
集成通道 (DI)
|
16
|
|
输入特性曲线符合 IEC 61131，Type 1
|
√
|
|
同时可控制输入的路数
|
|
|
|
|
|
|
16
|
|
|
8
|
|
|
|
|
|
8
|
|
|
|
|
|
100 m；***大计数频率时
|
|
|
不允许
|
|
|
|
|
|
1,000 m
|
|
|
600 m
|
|
输入电压
|
|
|
|
24 V
|
|
|
-3 至 +5 V
|
|
|
15 至 30 V
|
|
输入电流
|
|
|
|
8 mA
|
|
输入延时（在输入额定电压时）
|
|
|
|
|
|
|
√；0.1 / 0.3 / 3 / 15 ms（可在程序运行期间重新组态标准输入的输入延迟，请注意，在特定情况下，***新设定的滤波时间要等到下个过滤周期才能生效。）
|
|
|
3 ms
|
|
|
|
|
|
16 µs； ***大计数频率时的***小脉冲宽度/***小脉冲间隔
|
|
电缆长度
|
|
|
|
1000 m；100 m 用于技术功能
|
|
|
600 m；用于技术功能：X
|
|
数字量输出
|
|
|
数字/二进制输出
|
16
|
|
|
4; 注意：不能并行连接 CPU 的快速输出
|
|
集成通道 (DO)
|
16
|
|
功能性/短路强度
|
√；电子时控
|
|
|
1 A
|
|
导致电路中断的电压极限
|
L+ (-48 V)
|
|
灯负载，***大
|
5 W
|
|
控制一个数字量输入
|
√
|
|
负载电阻范围
|
|
|
|
48 Ω
|
|
|
4 kΩ
|
|
输出电压
|
|
|
|
L+ (-0.8 V)
|
|
输出电流
|
|
|
|
500 mA
|
|
|
5 mA
|
|
|
0.6 A
|
|
|
5 mA
|
|
|
0.5 mA
|
|
2 输出并联切换
|
|
|
|
X
|
|
|
√
|
|
开关频率
|
|
|
|
100 Hz 时
|
|
|
0.5 Hz 时
|
|
|
100 Hz 时
|
|
|
2.5 kHz
|
|
每组输出电流总和
|
|
|
|
|
|
|
3 A
|
|
|
2 A
|
|
|
|
|
|
2 A
|
|
电缆长度
|
|
|
|
1,000 m
|
|
|
600 m
|
|
模拟量输入
|
|
|
集成通道(AI)
|
0
|
|
模拟量输出
|
|
|
集成通道（模拟量输出）
|
0
|
|
编码器
|
|
|
可连接的编码器
|
|
|
|
√
|
|
|
1.5 mA
|
|
接口
|
|
|
USB 接口数量
|
0
|
|
第 1 个接口
|
|
|
接口类型
|
内置 RS 485 接口
|
|
物理
|
RS 485
|
|
隔离
|
X
|
|
接口电源 (15-30 VDC)，***大
|
200 mA
|
