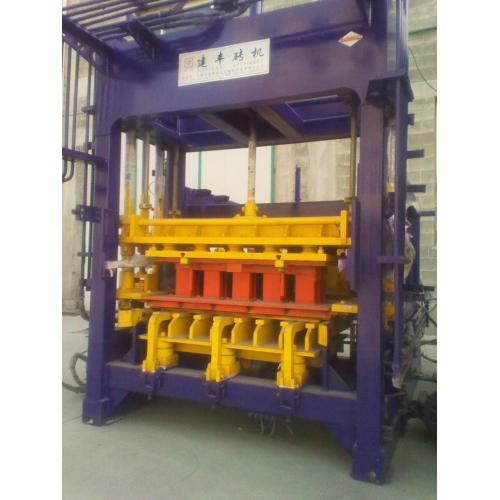

JF-QT5-20B型多功能震压式墙地砖成型机
（一）主要技术参数：
|
序号
|
项目
|
参数
|
|
1
|
激震力
|
78KN
|
|
2
|
震动频率
|
5000次/分钟
|
|
3
|
振幅
|
15mm
|
|
4
|
噪音
|
85db（A）
|
|
5
|
震动时间
|
7秒/次
|
|
6
|
外形尺寸
|
3970*1830*2350（mm）
|
|
7
|
装机容量
|
28.2KW
|
|
8
|
整机重量
|
5吨
|
|
9
|
***大压力
|
10吨
|
|
10
|
托板尺寸
|
1150×570×20（mm）
|
|
11
|
操作人数
|
10人
|
|
12
|
用地面积
|
≥4000m2
|
（二）适量砖型及产量：
|
制品规格 长*宽*高（mm）
|
成型数量
|
每小时生产量
|
生产周期
|
|
标 砖 240*115*53
|
32块
|
5760块
|
20秒/次
|
|
空心砖 390*190*190
|
5块
|
900块
|
20秒/次
|
|
面包砖200*100*60
|
20块
|
3600块
|
20秒/次
|
（三）设备特点介绍
1.该机型电控系统较（A）型增加PLC控制系统，使得该机型自动完成布料、压制过程中的计时、计量控制，充分保证制品厚度、密度均匀，同时缩短成型周期，使得产量大幅度提高。
2.结合建丰公司独立开发的《振动与液压原理》设计而成的液压系统使得部分油缸运转流畅、稳定、速度、提高成型周期缩短。
3.独特散热技术，使得设备运砖更加稳定。
4.强制式模具同步结构，确保制品厚度一致，托模平稳成品率高。
5.料车行走系统增加轨道与行车稳定器装置，使得料车行走稳定，减少设备漏料，从而减少清理所花费的工时及不必要的材料浪费
6.***加长型导套，镍铬合金制成的滑套，平面硬度、光洁度高的导柱使得模具起平稳，减少因模具起落不平而造成的模具设备使用寿命缩短，降低制品误差。
7.布料采用往复拨叉式布料机方式，下料快而均匀，提高成型效率，保证制品密度均匀稳 定，独特设计的接头，使得布料齿、轴的更换更加简便，降低设备维护所需要的时间。
