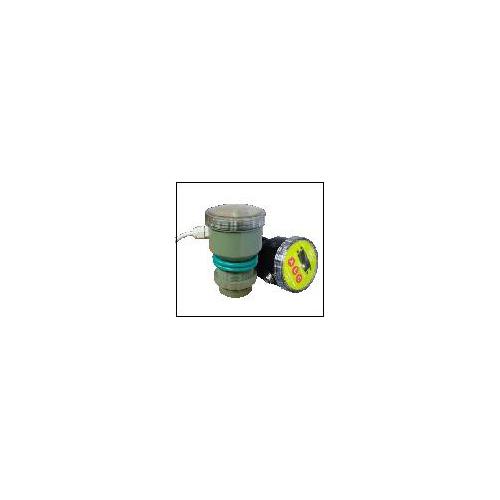

QE-300超声波液位计/物位计/变送器
一、产品概述
原理
超声波液位计的工作原理是由换能器（探头）发出脉冲超声波遇到被测介质表面被反射回来，部分反射回波被同一换能器接送，转换成电信号。脉冲超声波以声波速度传播，从发射到接收到脉冲超声波所需时间间隔与换能器到被测介质表面的距离成正比。此距离值C与声速S和传输时间T之间的关系可以用公式表示： C= S xT/2。
超声波液位计由于发射的脉冲超声波有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重叠，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波的型号有关。
特点
超声波液位计由于采用了先进的微处理器和独特的GUIDEST EchoDisovery回波处理技术，超声波液位计可以应用于各种复杂工况。 "虚假回波学习"功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果,换能器内置温度传感器，可实现测量值的温度补偿。
超声波换能器采用***佳声学匹配之***技术，使其发射功率能更有效的辐射出去，提高信号强度，从而实现准确测量。
超声波液位变送器采用测量时间差的原理,测得物料高度。该产品为非接触测量仪表，有很强的抗干扰能力,安装、维护、使用非常方便，更适合于环境复杂的工业现场。它采用小功率、小盲区收发型专用超声波传感器，测量精度高,运行稳定，具有温度补偿功能。可广泛用于电力、冶金、建材、化工、粮食等行业,既可测量液体物料，也可测量固体物料。
具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。
采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
重量轻、不结垢、不污染介质。
无毒性。也可用于食品工业设备安装，维修极为方便。
不必接触工业介质就能满足大部分物位测量要求，从而彻底地解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。
由于具有以上特点，所以本设备适合于化工、制药、染化、冶金，食品、环保、化纤等行业中，使用后效果显著。
二、技术参数
·测量范围：0.3～4m、0.5～8m、 0.5～10m
·输 出： 4～20mA
·精 度： ≥0.08mA
·***大负载： 24VDC 750Ω·盲 区：0.3m
·供电电压： 24VDC (18～30v)
·功 耗：3W(125mA，DC24V)
·测量误差： 量程的0.5％(空气中)
·分 辨 率： 1mm
·环境温度： -30～60 ℃
·相对湿度： 100％
·防护等级： IP65
·防腐等级： 气体防腐 可接触腐蚀性气体
·外 壳： PBT
·传 感 器： 工程塑料
·螺 纹： 管螺纹 G2 1/
