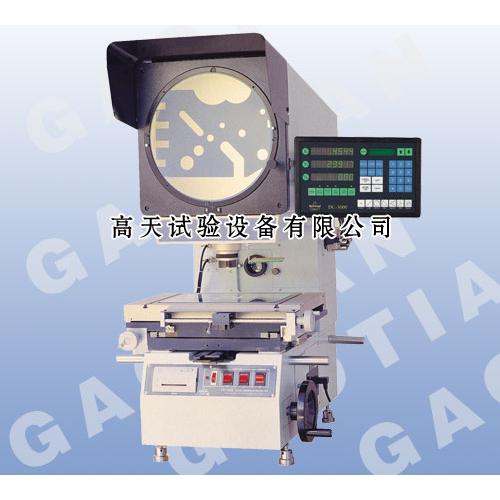

GT系列全反像数字式投影仪
【类 别】投影仪系列 -> 立式投影仪系列
仪器用途：
GT-3000系列全反像数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、电线、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
仪器特点：
仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像。
此投影仪Z轴升降采用导轨的传送方法，提高了其机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。
|
仪器型号
|
反像型
|
GT-3015
|
GT-3020
|
|
工作台
|
金属台面尺寸(mm)
|
340×152
|
450×280
|
|
玻璃台面尺寸(mm)
|
196×96
|
306×196
|
|
X座标行程(mm)
|
150
|
200
|
|
Y座标行程(mm)
|
50
|
100
|
|
Z座标行程(调焦用)(mm)
|
90(调焦)
|
90(调焦)
|
|
仪器测量精度
|
4+L／200
|
4+L／200
|
|
X、Y座标数显解析度：0.001
|
|
投影屏
|
投影屏尺寸(mm)：Φ312，使用范围 > Φ300 （刻有米字线）
|
|
投影旋转范围：0~360°
|
|
旋转角度数显解析度：1’或0.01°
|
|
物镜
|
|
放大倍数：
|
10X(可选)
|
20X(可选)
|
50X(可选)
|
100X(可选)
|
|
物方线视场(mm)
|
φ30
|
φ15
|
φ6
|
φ3
|
|
物方工作距(mm)
|
77.7
|
44.3
|
38.4
|
25.3
|
|
测量***大高度(mm)
|
90
|
90
|
90
|
90
|
|
|
数据处理系统
|
DP-100 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出
|
|
仪器照明
|
透射与反射照明光源均为24V/150W卤素灯
|
|
仪器电源
|
110V/220V(AC)，50/60Hz，总功率400W
|
|
冷却方式
|
强制风冷(3轴流风扇)
|
|
外形尺寸长×高×宽(mm)
|
800×800×1150
|
770×810×1120
|
|
仪器重量
|
130KG
|
170K
|

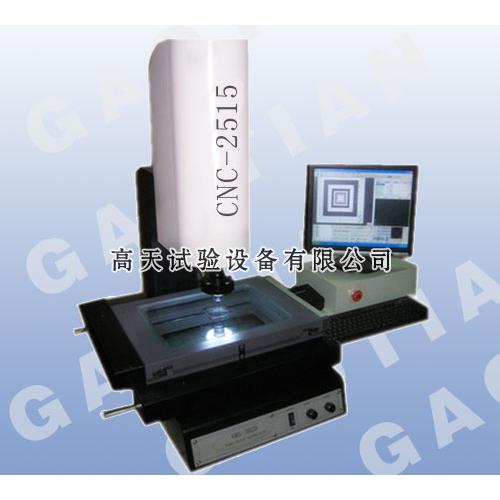

仪器用途：
该仪器适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
仪器特点：
仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用Mclns测量软件测绘图形进行处理及输出。
仪器规格：
|
仪器型号
|
GT-1510
|
GT-2010
|
GT-2515
|
GT-3020
|
GT-4030
|
|
工作台
|
金属台面尺寸(mm)
|
354×228
|
404×228
|
450×280
|
510×290
|
606×466
|
|
玻璃台面尺寸(mm)
|
210×160
|
260×160
|
306×196
|
360×260
|
450×350
|
|
运动行程(mm)
|
150×100
|
200×100
|
250×150
|
300×200
|
400×300
|
|
仪器重量(Kg)
|
100
|
110
|
120
|
200
|
240
|
|
外形尺寸(mm)
|
600×550×920
|
600×550×920
|
680×600×1020
|
780×670×1070
|
960×750×1100
|
|
Z轴升降行程
|
150mm
|
|
工作距离
|
108mm
|
|
X、Y、Z数显解析度
|
1μm
|
|
X、Y坐标示值误差
|
≤(3+L/200)μm
|
|
影像系统
|
摄像机：彩色1/3" CCD
变焦物镜倍率：0.7~4.5X
视频总倍率：30X~230X
物方视场：7~1.1mm 表面光源与透射光源均使用LED，亮度可调节
|
|
电源
|
AC180~260V 50Hz
|
|
测量功能
|
Mclns自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等
|
三坐标测量仪的测量方法分类：
1、接触式探针测量三坐标测量机（***常用使用***普遍）；
2、影像复合式三坐标测量机；
3、激光复合式三坐标测量机（主要应用于产品测量与逆向抄数扫描）；
我们将根据客户的产品特点与测量要求提供***适合客户的测量产品。
三坐标测量仪产品概述：
手动机，采用国际先进的有限元分析技术设计，具有高精度、高性能高速度和高稳定性的特点。横梁采用独特的45°***斜梁技术，提高了其机械刚性，具有了良好的刚性质量比；运动更平稳、更精确，确保了整机精度更高。配以AC—DMIS测量软件包，使其成为同类机型中性价相比当高的产品，其将满足您的需求，为 您提供一个完善的测量解决方案。
三坐标测量仪技术参数：
型号：GT-8310
测量范围（mm）：500×600×400
示值误差（μm）：3.0+L/250
外形尺寸（mm）：1046×958×2235
***大载荷（kg）：500
三坐标测量仪应用范围：
航空、航天、军工、汽车、模具、电子等行业
