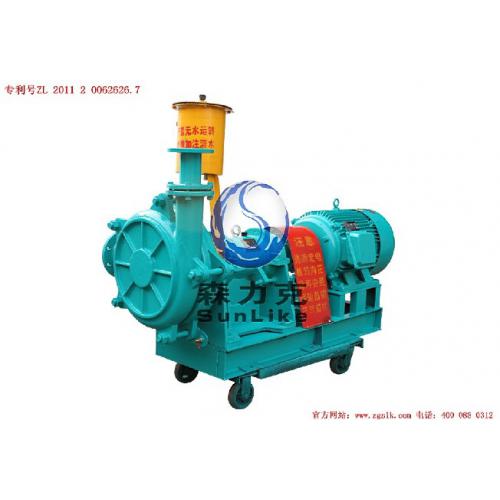

ZJY型第二代压滤机专用渣浆泵（***号 ZL 2011 20062626.7）
一、产品概述
ZJY型第二代压滤机专用渣浆泵是我公司针对普通渣浆泵在使用过程中的泄露、噪音大、效率低等缺点，综合应用杂质泵***新设计理念设计生产的新一代系列产品。该产品广泛应用于个类含有固体颗粒的杂质输送，特别适合于洗煤、冶炼、铝厂等场合的压滤机入料，克服了普通渣浆泵压滤时的憋泵、漏料、效率低的缺点。
二、产品特点
1. 高效节能
综合应用CAD、CFD、CAPP等先进的技术设计，是新一代高效节能产品。
2. 独特的组合密封设计
采用负压技术加副叶轮以及组合密封相结合，彻底解决了高扬程渣浆泵容易泄露的问题。
3. 泵采用材质的选择
泵过流部件采用我国***新研发的渣浆泵专用耐磨合金1号材质，使用寿命长，大大减少了检修次数。
4. 无过载设计
泵设计过程中应用了“无过载设计”理论，大流量时扬程低，小流量时扬程高的泵扬程曲线完全符合压滤机压滤时对渣浆泵的要求，选用适当电机后，可保证泵在全流量范围内工作电机无过载。
5. 结构简单
泵结构简单，方便安装与维护保养。
三、 型号意义
50 ZJY 450
50—出口直径（mm）
ZJY—压滤机专用渣浆泵
450—叶轮名义直径（mm）
四、 性能参数
ZJY型压滤机专用渣浆泵性能表
|
型号
|
转速n
r/min
|
流量Q
m3/h
|
扬程H
m
|
效率η
%
|
轴功P
kw
|
配套功率
|
进出口直径
|
|
型号
|
功率
kw
|
出口
mm
|
进口
mm
|
|
65ZJY-370
|
1470
|
31
50
78
|
59
50
43
|
47.2
|
15.5
|
Y180M-4
|
18.5
|
65
|
100
|
|
Y180L-4
|
22
|
|
65ZJY-400
|
1470
|
32
54
94
|
65
60
54
|
45.1
|
20.2
|
Y200L-4
|
30
|
65
|
125
|
|
Y225S-4
|
37
|
|
65ZJY-430
|
1480
|
40
61
102
|
73
70
65
|
55.4
|
24.5
|
Y225S-4
|
37
|
65
|
125
|
|
Y225M-4
|
45
|
|
65ZJY-450
|
1480
|
48
77
124
|
81
78
65
|
45.5
|
36.7
|
Y225M-4
|
45
|
65
|
125
|
|
Y250M-4
|
55
|
|
80ZJY-400
|
1480
|
80
120
149
|
60.7
55
50.1
|
47
|
25.1
|
Y225S-4
|
37
|
80
|
125
|
|
Y225M-4
|
45
|
|
80ZJY-430
|
1480
|
96
149
205
|
70
63
56
|
60.8
|
35.7
|
Y225M-4
|
45
|
80
|
125
|
|
Y250M-4
|
55
|
|
80ZJY-450
|
1480
|
104
172
216
|
74
68
59
|
58.5
|
47.2
|
Y250M-4
|
55
|
80
|
125
|
|
Y280S-4
|
75
|
|
100ZJY-400
|
1480
|
115
228
245
|
61
57
56
|
55
|
48
|
Y250M-4
|
55
|
100
|
150
|
|
Y280S-4
|
75
|
|
100ZJY-430
|
1480
|
120
240
260
|
65
61
59
|
57.3
|
54.1
|
Y280S-4
|
75
|
100
|
150
|
|
Y280M-4
|
90
|
|
100ZJY-450
|
1480
|
140
248
280
|
70
68
65
|
60.1
|
69.1
|
Y280M-4
|
90
|
100
|
150
|
|
Y315S-4
|
110
|
五、 安装与故障
1. 泵的安装与调试
(1) 泵的安装找正
① 泵机组放在地基上用水平仪检查水平度，允许用楔铁找平。
② 用水泥浇灌底座和地脚螺栓孔眼，水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。
③ 卸掉联轴器护罩，检查联轴器之间的间隙，一般为2mm。检查水泵轴与电机轴中心线是否一致，可用薄垫片调整使其同心。测量联轴器的外圆上下左右的差别不得超过0.1mm，两联轴器端面间隙一周上***大和***小的间隙差别不得超过0.3mm。（不准安装联轴器柱销）
(2) 管道安装说明
吸入管径应与泵的进口直径相同或比泵进口直径稍大，原则是既避免泵产生汽蚀，又不能使浆体在管路中形成沉积。为***大限度减少浆体在管道和涡壳内沉积，应在吸入与每一个闸门之间的平行管段下面开一口，加装放料管阀（管阀口径视输送介质粒度而定），以备在停车后放料。为便于维修泵，应设吸入口的闸门，其直径与吸入管径相同。在泵的吸入口与吸入管之间应设伸缩节，以便于拆装。排出管径与浆体性质、沉降流速有关，通常排出管径与泵的出口直径相等或稍大，出口闸阀应与排出管径相同，压力表位于泵出口和***个阀门之间的直管段上。
(3) 泵的试运行
特别注意：先确定电机转向正确方可安装联轴器柱销，不允许盲目启动电机，严禁电机带泵反转，否则会使叶轮脱落，损坏其他部件。
① 启动前，必须添加足够的润滑油。机油（冬季N32，夏季N46），应按油标尺中间刻度为准。
② 接通电机检查电机的转向，正确后卸下防护罩安装联轴器柱销，上紧后重新安装好防护罩。
③ 将进口阀门完全开启；开启注水阀门箱泵内注水（倒灌即低位布置的泵不需注水）；将出口阀门打开调制到1/4；启动机组，待转速正常后，开启出口压力表，若压力正常稳定即可缓慢开启出口阀门，知道完全开启或满足工况要求为止。
④ 检查泵填料处泄露是否正常，泄露量大时应填加盘根（建议填加我公司佩带专用盘根），盘根也不宜压的过紧，否则会烧坏盘根，低漏为正常
特别注意：新安装及检查后的泵，一定要先试好电机转向后，在穿上联轴器柱销。切不可电机带动泵反转，但允许在电机断电情况下，管内液体倒流使泵反转，不过要注意高差特别时（≥80m）。亦应防止回水倒流以控制泵突然反转
2. 故障及解决办法
|
序号
|
故障形式
|
原因分析
|
排除方法
|
|
1
|
泵不出水，压力表及真空表的指针剧烈跳动
|
吸水管路内没有注满水
|
向泵内注满水
|
|
吸水管路堵塞或阀门开启不足
|
开启进口阀门，清理管路堵塞部位
|
|
泵的进水管路、仪表处或填料函处严重漏气
|
堵塞漏气部位，检查填料是否湿润或压紧
|
|
2
|
泵不出水，真空表表示高度真空
|
进口阀门没有打开或已淤塞
|
开启阀门或清淤
|
|
吸水管路阻力太大或以淤塞
|
改进设计吸水管路或清淤
|
|
吸水高度太高
|
降低安装高度
|
|
3
|
泵不出水，压力表显示有压力
|
出水管路阻力太大
|
检查调整出是回管路
|
|
叶轮堵塞
|
清理叶轮
|
|
转速不够
|
提高泵转速
|
|
4
|
泵不转
|
涡壳内被固硬沉积物淤塞
|
清除淤塞物
|
|
5
|
流量不足
|
叶轮或进、出管路阻塞
|
清洗叶轮或管路
|
|
叶轮磨损严重
|
更换
|
|
转速低于规定值
|
调整转速
|
|
泵的安装不合理或进水管路接头漏气
|
重新安装或堵塞漏气
|
|
输送高度过高，管内阻力损失过大
|
降低输送高度或减少阻力
|
|
进水阀开的过小或有障碍
|
开大阀门
|
|
进料口漏气
|
压紧盘根
|
|
泵的选型不合理
|
重新选择
|
|
6
|
泵的电机超负荷
|
泵扬尘大于工况需要的扬尘，运行工况点向打流量偏移
|
关小出水阀门，切割叶轮或降低转速
|
|
选用电机时没有考虑浆体比重
|
重新选配电机
|
|
填料压的太紧
|
调整填料压盖螺母
|
|
7
|
泵振动
|
泵发生汽蚀
|
调节出水阀门，降低安装高度，减小进口阻力
|
|
叶轮单流道堵塞
|
清理叶轮
|
|
泵轴和电机轴不同心
|
重新找正
|
|
紧固件或地基松动
|
拧紧螺栓，加固地基
|
|
8
|
轴承发热
|
润滑不好
|
调整油量
|
|
润滑油不清洁
|
清洗轴承，换油
|
|
轴承有问题
|
更换轴承
|
|
9
|
泵内部声音反常
泵不出水
|
吸入管阻力太大
|
清理吸入管路及闸阀
|
|
泵吸上高度过高
|
降低吸上高度
|
|
发生汽蚀
|
调节出水阀门使之在规定范围内运行
|
