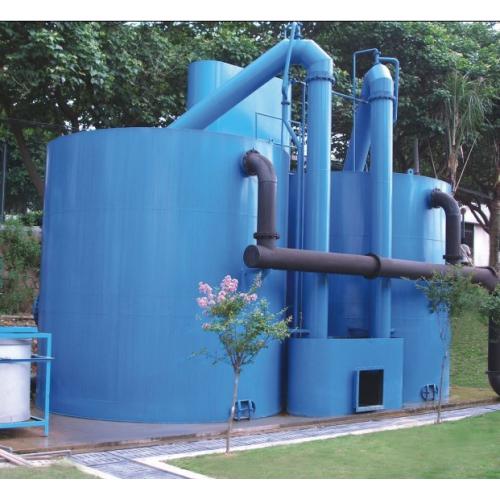

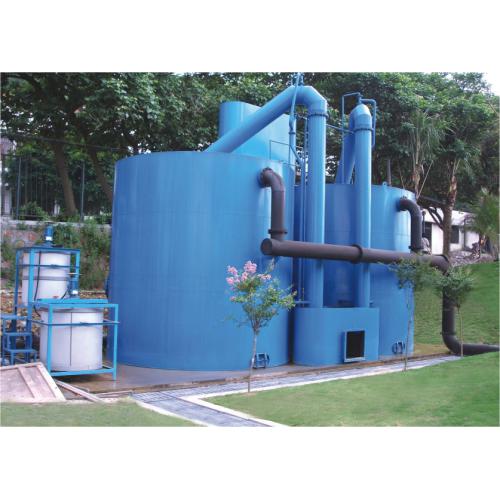

重力式无阀滤池过滤量一般为总循环水量的2%～5%，进水浊度要求小于20mg/L，示意图如图1所示。过滤原水先进入高位配水槽(常压)，经Ｕ形管进入虹吸上升管，再由内布水挡板均匀地布水于滤料层中，水自上而下通过滤料层过滤，过滤水从阻力配水系统进入集水器后，通过连通渠流到冲洗水箱———出水箱，当水位上升至出水管的喇叭口时，过滤后的清水就流入循环水池。 f0 s, U% p+ r2 a6 e! f
滤池刚投入运行时，滤料层较清洁，水压损失小。运行一段时间后，滤料层中杂质逐步增多，水压损失随之增加，虹吸上升管中的水位慢慢升高。当虹吸上升管中的水位升高到虹吸辅助管管口时，水便从辅助管中急速流下，依靠水流的挟气和引射作用，通过抽气管不断带走虹吸管中的空气，使虹吸管形成真空，虹吸上升管中的水便大量地越过管顶，沿虹吸下降管落下，这时就开始了反冲洗过程。冲洗水箱的水经过连通渠、集水区和配水系统从下而上冲洗滤料层，冲洗废水通过虹吸管流入排水井后流至沟渠。在冲洗过程中，水箱的水位逐渐下降，当水位下降到虹吸破坏器缘口以下时，空气便迅速从虹吸破坏管进入系统，虹吸即被破坏，冲洗过程结束，过滤重新开始。反冲洗时间约5min，每次反冲洗水量为冲洗水箱的存水量加上反冲洗过程中的进水量。
5 M2 U9 G( P; P A
重力式无阀滤池的滤料为石英砂，当水中含油时会封堵石英砂表面，使其失去吸附能力，因而不宜过滤含油水质。一旦水中混入油污，导致无阀滤池效率降低或失效，必须进行换砂或洗砂操作。
