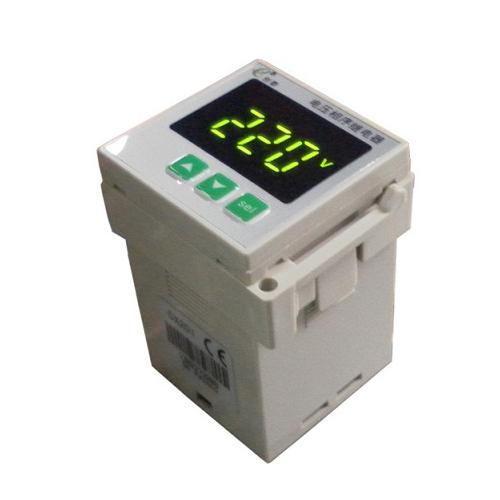

一、过电压保护器概述
本产品是一种智能型过电压保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文显示，具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种低压电器控制系统，替代传统的相序继电器和过欠压保护器。
二、过电压保护器技术特性
1、过电压保护器主要功能
1）电压显示：显示当前电源各相平均电压值
2）过欠压保护：超出设定值,切断设备电源
3）缺相保护：当三相电源缺相时切断设备电源
4）三相不平衡保护：当三相电源不平衡时切断设备电源
5）相序保护：当三相电源相序错误时切断设备电源
6）声光报警：上述故障发生时发出声光提示
2、过电压保护器主要技术参数
1）适用电压：三相相电压220V 线电压380V
2）电压测量精度：±1%
3）输出触点容量：3A/250VAC
4）工作环境：温度-40℃～80℃， 湿度85%，无凝露
5）频率：50/60Hz
6）重量：120g
三、过电压保护器操作指南
1、显示功能
在正常显示时，显示屏中间显示的是当前的电源相电压的平均值。按“Sel”键可以切换显示A、B、C三相电压。
2、告警功能
当发生电源过欠压、三相不平衡、缺相、相序等故障时，显示屏闪烁显示“过压”、“欠压”、“不平衡”、“缺相”、“相序”等字样，继电器输出触点断开，同时发出声光报警，可按任意键消除告警音。
3、设置过欠压值
按住“Sel”键2秒，显示屏上显示“过压”和“设定”字样，这时用“▲ ”或“▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。
过压值设到***大会显示“OFF”，表示关闭过压告警功能；欠压值设到***小会显示“OFF”，表示关闭欠压告警功能。过欠压值也可用内部参数F11和F12设置。
4、过电压保护器内部参数设置
在显示电压状态，长按“▲ ”键5秒，可进入参数设置状态，这时显示屏上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
四、过电压保护器接线图
过电压保护器接线图注：
1、继电器输出在仪表正常工作时闭合，在仪表失电或故障保护状态时断开。
2、保护器在任一相有电时均能正常工作，使用时勿忘接零线，显示的电压和过欠压保护都是按相电压来计算的。
