2、 系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源还有恒功率放电和恒阻放电。
3、 每个通道可独立设定工步运行；增加专业型工步设置方案；任意情况下“停止”后（包括断电）的工步“接续”功能。可作循坏嵌套。
4、 数据采集速度快，精确捕抓电压电流的变化细节，具备日志功能。强大的数据及曲线处理、报表功能。数据及曲线可导出至Excel、Word，数据及曲线均可编辑处理。
5、 夹具种类齐全，可适应不同规格型号的电芯、钮扣电池、组合电池的测试。
6、 型号齐全：可根据客户的需求设计制造电流1mA~1000A、电压2V~500V量程内各种型号的设备，可增加负电压。
7、 可脱机使用，可测温度和内阻，及笔记本电池的SMbus功能。（这里指带内阻及温度的型号）
8、 附送电压电流精度校准软件，可改单元号，可变量程。
9、 、USB及网络连接。采用C/S模式，可远程监控。
|
BTS-5V6A电池检测设备
|
|
设备型号：
|
BTS-5V6A
|
电池检测设备
|
设备物料编码：
|
CT-3008n
|
-5V6A
|
S1
|
|
指标项目
|
指标参数
|
|
输入电源
|
AC 220V ±10% / 50Hz
|
|
输入有功功率
|
400 W
|
|
分辨率
|
AD：16bit；DA：16bit
|
|
输入阻抗
|
≥1MΩ
|
|
电压
|
恒压电压范围控制
|
0.5V~5V
|
|
***低放电电压
|
1.2V（2m夹具线长）
|
|
精度
|
± 0.05% of FS
|
|
稳定度
|
± 0.02% of FS
|
|
电流
|
每通道输出范围
|
0.003A~6A
|
|
精度
|
± 0.05% of FS
|
|
稳定度
|
± 0.02% of FS
|
|
功率
|
单通道输出功率
|
30W
|
|
稳定度
|
± 0.03% of FS
|
|
时间
|
电流响应时间
|
***大电流上升时间<20ms
|
|
工步时间范围
|
≤(365*24)小时/工步
|
时间格式支持00：00：00.000(h、min、s、ms)
|
|
数据记录
|
数据记录条件
|
***低采样时间:1s
|
|
***低采样电压：10mV
|
|
***低采样电流：0.003A
|
|
记录频率
|
1Hz
|
|
充电
|
充电模式
|
恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电
|
|
截止条件
|
电压、电流、相对时间、容量、-△V
|
|
放电
|
放电模式
|
恒流放电、恒功率放电、恒阻放电
|
|
截止条件
|
电压、电流、相对时间、容量、-△V
|
|
循环
|
循环测试范围
|
1~65535次
|
|
单循环工步数
|
254
|
|
循环嵌套
|
具有嵌套循环功能，***大支持4层嵌套
|
|
保护
|
安全保护
|
● 掉电数据保护
|
|
● 防反接保护
|
|
● 具有脱机测试功能
|
|
● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间，防护等级IP20，内置防反接保护电路
|
|
通道特点
|
恒流源与恒压源采用双闭环结构
|
|
通道控制模式
|
独立控制
|
|
电压电流检测采样
|
四线制连接
|
|
噪声
|
<85dB
|
|
数据库
|
采用MySQL数据库集中管理测试数据
|
|
上位机通讯方式
|
基于TCP/IP协议
|
|
数据输出方式
|
NDA数据文件、EXCEL2003,2010、TXT
|
|
服务器磁盘配置
|
500GB
|
|
服务器操作系统
|
Windows 7 64Bit
|
|
通信接口
|
网口
|
|
每单元通道数
|
8
|
|
设备工作环境要求
|
|
指标项目
|
指标参数
|
|
工作温度范围
|
0℃~40℃（在25±10℃范围内，保证测量精度：温漂50ppm /℃）
|
|
存储温度范围
|
-10℃~50℃
|
|
工作环境相对湿度范围
|
≤70% RH（没有水汽凝结）
|
|
存储环境相对湿度范围
|
≤80% RH（没有水汽凝结）
|
|
夹具规格与尺寸
|
|
|
指标项目
|
指标参数
|
|
夹具类型
|
上下夹具
|
|
夹具图片
|
|
|
|
|
上下夹具
|
鳄鱼夹具
|
聚合物夹具
|
|
图片仅供参考，以实物为准
|
|
每单元机箱尺寸（W*D*H）(mm)
|
3U 480*380*130
|
|

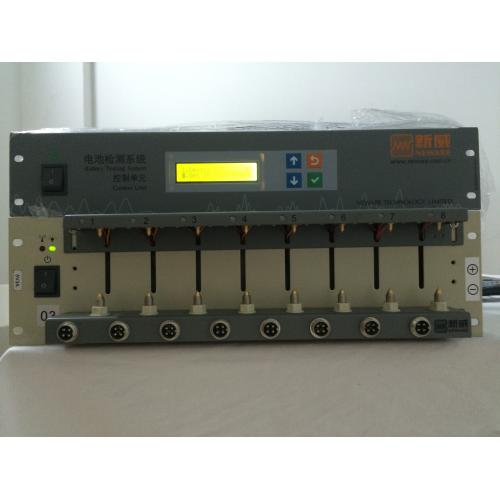

设备图片
|
|
|
图片仅供参考，以实物为准
|
