一、工作原理

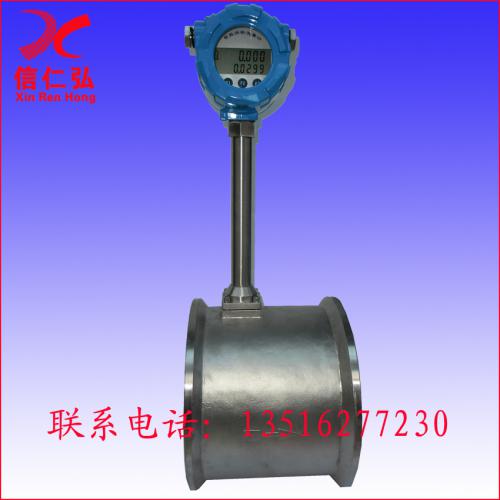

LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。
图一：卡门涡街工作原理图 在一定雷诺数范围内（2×104～7×106） 旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系：
f＝St 式中St为斯特劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f，就可计算出平均流速V，从而确定管道内的体积流量：QV = A*V，,其中A为管道横截面积.
二、技术特点
我公司生产的涡街流量计是借鉴日本OVAL公司的产品设计
理念结合国内企业的使用特点，经过多年的研发而推出的产品.
本产品是按照日系国家标准JIS Z8766：2002《涡街流量计—
流量测定方法》，进行生产的，因此我公司的涡街流量计有这国
内同类产品没有的精确性和稳定性，除具备普通涡街流量计的特
点外，还具有下述突出特点：
（1）本产品用日本OVAL公司的设计原理，发生体采用顶角
朝前的三角柱设计，而非国内大多数厂家采用的梯型柱设计，
虽增加了生产成本，但大大增加了产品的量程。另外三角柱的
截面积、宽度、坡度和三角柱在表体中的位置均与管道直径成
一定比例，使产品的精确度、稳定性等到了保证。
（2）自DN20起以上各规格：均采用表体与三角柱一次铸造
完成，减少了测量孔因焊接三角柱而产生的变形，提高涡街信
号的稳定性。
（3）自DN40起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量的是大口径采用此结构，虽然增加了工艺难度，但却大大提高了产品的抗干扰能力。
（4）涡街信号的转换采用数字信号处理技术（DSP）突破了传统的模拟方法处理涡街信号的局限性，提高了涡街信号的检测灵敏度，加强了涡街流量计的抗震性能。
（5）由于采用了上述结构和数字信号处理技术，使得流量计的量程大大扩宽。一般情况下可达1：10 ~1：20，主要表现在下限流速明显降低，通常为普通涡街流量计的 1/4—1/2.
（6）在规定的条件下，产品的技术性能和质量已达到或接近了国外先进涡街流量计的水
