一、控制器操作使用说明

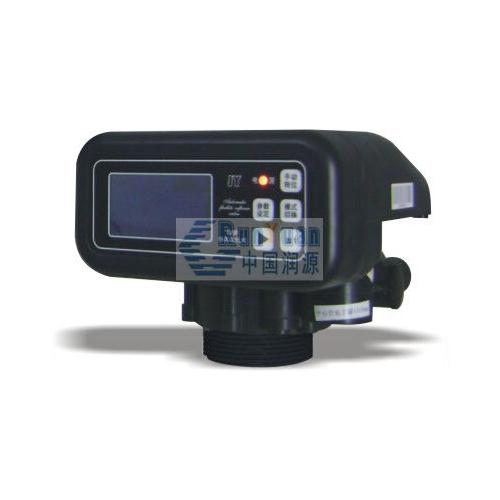

图1：控制器前面板
（1）液晶屏：
1、显示工位的状态参数，如：工位时间、递减周期水量、每小时制水量、累计总制水量、运行模式（流量模式“” ；时间模式“” ）。
2、显示控制器操作状态提示。
3、显示设备故障提示。
（2）工位指示灯：工位指示灯从上到下依次显示设备所处的工位，其中***上端为起始工位，在该工位设备自动进行阀芯找正和进行模式切换操作。
（3）操作按扭：只有在开锁状态下“”才能进行“模式切换”、 “修改参数”、“手动转位”。其中按扭“”和“+1”是用于“开锁”和配合修改参数时使用。
（4）开锁：先按下“+1”健不动，再按“”键，屏幕出现表示锁已开。
（5）闭锁：设备无任何操作3分钟后，自动关闭。
（6）模式：开锁状态下，设备只有处在“左罐出水；右罐再生（起始工位）”，按“模式切换”按扭，在“时间模式”和“流量模式”显示之间进行切换。
（7）手动：开锁状态下，按“手动”直接转到下一工位。设备通过此项操作，可进行工位参数设置。也可实现强制再生（阀芯找正）。
（8）设定：和数码显示控制器不同，执行该操作一次完成所有工位的参数修改。
Ⅰ：时间模式下修改参数（参考表3）
时间模式下，只修改工位时间，包括左右罐再生时间、左右罐清洗时间、左右罐出水时间。操作时，按“设定”按扭，屏幕显示参数设定界面，利用按扭“”和“+1”各个数字进行修改，完成后再按“设定”按扭确认，操作即可完成。
Ⅱ：流量模式下修改参数（参考表2）
流量模式下，工位参数包括：左、右罐再生时间，周期水量，左、右罐清洗时间。操作时，按“设定”按扭，屏幕显示修改参数界面，利用按扭“”和“+1”各个数字进行修改，完成后再按“设定”按扭确认。
