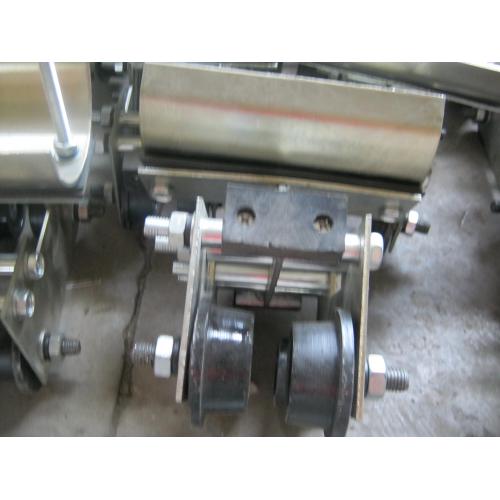

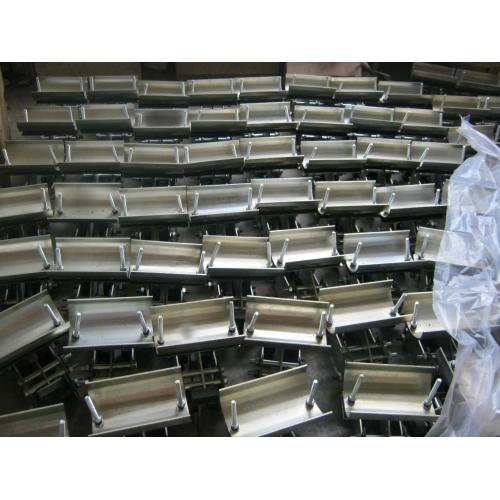

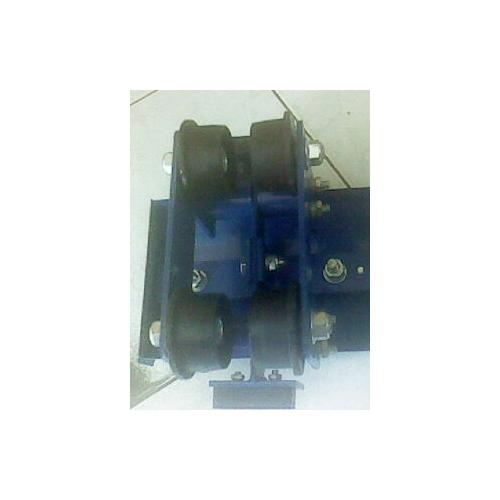

GHC型滑车由牵收引滑车、电缆滑车、终端滑车三部分组成，牵引滑车跟随移动机械导缆（牵引）装置，每个移动机械配1个，随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动，两端并装有缓冲撞头，滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端，一般每个移动机械设置1个。
GHC型滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号，如用户采用12#、14#、16#或更大号数工字钢，可在订货时注明，本厂可成套供货。
电缆滑车装置一般配置图
|
型号
|
A
|
a
|
B
|
I
|
L
|
l
|
R
|
重量kg
|
|
GHC-Ⅰ10#
|
170
|
120
|
195
|
120
|
160
|
120
|
50
|
2.20
|
|
GHC-Ⅱ10#
|
240
|
135
|
245
|
120
|
220
|
135
|
60
|
5.88
|
|
GHC-Ⅲ10#
|
240
|
135
|
285
|
130
|
260
|
180
|
80
|
7.09
|
|
GHC-Ⅳ10#
|
320
|
200
|
315
|
130
|
300
|
200
|
95
|
7.33
|
|
GHC-Ⅴ10#
|
420
|
200
|
350
|
150
|
360
|
260
|
120
|
8.35
|
