[促销] 气瓶检测生产线(QPJCX)

车用压缩天然气气瓶检测线是我公司根据国内外CNG/LNG新能源汽车车载气瓶的使用要求，结合我国的实际情况开发研制而成的整套气瓶检测线。

一、检测设备参照依据：参照国家相关标准

DB50/2462006   汽车用压缩天然钢质内忖环向缠绕气瓶定期检验与评定

GB7144-86      气瓶颜色标志

GB8335-1998    气瓶专用螺纹

GB/T8336-1998  气瓶专用螺纹量规

GB/T9251-1997  气瓶水压实验方法

GB 12135-1999   气瓶定期检验站技术条件

GB/T12137-1989  气瓶气密性实验方法

GBl5382-1994    气瓶阀通用技术条件

GBl7258-1998    汽车用压缩天然气钢瓶

GB17926-1999    车用压缩天然气瓶阀

GB195332004    汽车用压缩天然气钢瓶定期检验与评定

JB4730-94       压力容器无损检测

TSG 27001       特种设备检验检测机构标准规则

质技监局锅发[ 2000]250号《气瓶安全监察规程》

质技监总局发2 00 3年4月24日4 6号《气瓶安全监察规定》

二、检测范围

      本检测线适用于设计、制造公称工作压力为16 - 25MPa，公称容积为30 - 120L，满足压缩天然气钢瓶、不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

1、天然气瓶技术参数：

①气瓶外径：219 - 426mm

②气瓶长度：600 - 2000mm

③气瓶重量：  ≤160Kg

2、气瓶外形：形式A（收底）、形式B（凹底）、形式C（两头瓶）

三、总体性能要求：

1、满足车用天然气瓶年检5000-10000只。

2、适合不同规格气瓶的综合在线检验，满足天然气瓶检验要求以及国家相关法规、标准。

3、检测线具有一定的自动化操作能力，实现流水作业，、大大的提高检测效率，保证检测质量。

四、检测设备技术参数：

主体设备：

1、氮气置换装置

主要技术参数：

型号：GBN-01

(1)氮气压力：6-10MPa；

(2)使用压力：0.4MPa；

(3)工位数： 4；

(4)置换后可燃性气体含量（V）：<2%；

(5)配备管道气体减压器；

（6）气体减压器进口压力：≥15MPa

2、真空泵（可根据客户要求选配）

(1)真空度：-0.1-0.5MPa；

(2)精度：1.5级；

(3)功率：2.2kW；

（4）抽气速率：15L/S；

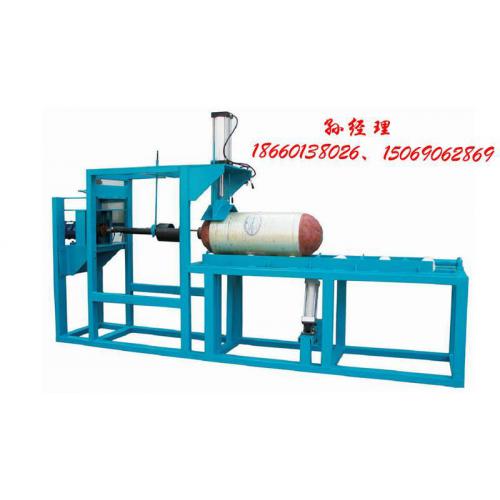

3、卧式瓶阀装卸机

型号：PFX-01

主要技术参数：（含电子扭矩控制）

(1)电机功率：2.0kW；

(2)传动速比：1：60；

(3)主轴转速：15r/min；

(4)气源压力：0.5-0.8MPa；

(5)使用气瓶范围：直径￠219-426；长度L600-2000mm；

(6)装瓶阀：手动/自动；

4、抛丸除锈机（含自动进出瓶装置）

（1）适用范围：外径￠219-￠426    长度2000mm

（2）清理效率：30只/小时(以80升钢瓶为准)

（3）弹丸规格：￠1.0 -￠1.5 首次装入量约120kg

弹丸消耗量：约0.02kg每只钢瓶

（4）电机总功率：16.5kW

（6）外形尺寸：约4600×1070×1700

5、水压试验机（外侧法）

型号：NSY-01

主要技术参数：

(1)测试压力：0-40MPa；

(2)测试范围：气瓶外径：219 - 426mm气瓶长度：600 - 2000mm；

(3)工作气源压力：0.6-0.8MPa；

(4)工作气源流量：≥1m3/min；

(5)外接电源电压：220V /50Hz；

(6)控制采用：计算机+数据采集卡(美国NI)+ 控制软件

软件程序：基于labview程序开发环境自主开发；

6、倒水机

型号：DW-01

主要技术参数：

(1)使用范围：直径：￠229-270mm高度：1100-1750mm；

(2)气源压力：0.6-0.8MPa；

(3)翻转速度：2.4r/min；

(4)翻转角度：1 5 0℃；

(5)工位数：1；

7、气瓶内部干燥机

型号：GZ-01

主要技术参数：

(1) 适用气瓶：直径￠219-425mm   长度1000-1800mm；

(2)设定温度：0-200℃；

(3)总功率：  17KW；

(4)翻瓶架：2工位；

(5) 工作效率：≥12只／h；

(6)外形尺寸：约2100×1000×1100mm；

8、天然气瓶瓶阀校验台

型号：FX-01

主要技术参数：

(1)气源压力：≥20 MPa；

(2)测试压力：20MPa；

(3)测试介质：空气；

(4)驱动压力0.4-0.8 MPa；

(5)工作效率：40-50只／小时；

(6)外形尺寸：约750×650×1200mm；

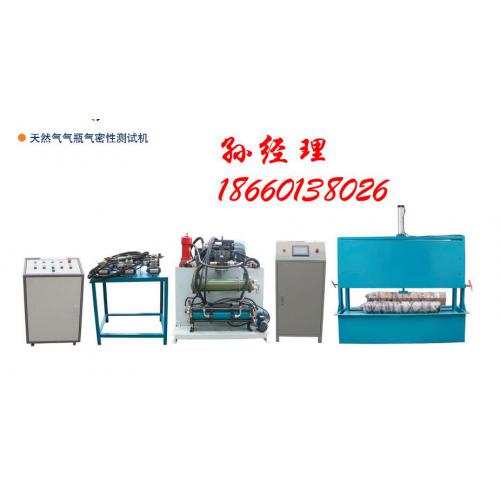

9、天然气瓶气密性测试机

型号：QPC-01

主要技术参数：

(1)工作测试压力：2 0MPa；

(2)工作效率：5-10只／小时；

(3)气源压力：0.6-0.8MPa；

10、高压空气压缩机（进口）

主要参数：

（1）冷却：水冷；

（2）输出压力：25 MPa；

 (3) 排量：0.56m3/min；

11、液驱气压缩机

主要参数：

（1）冷却：水冷；

（2）输出压力：25 MPa；

 (3) 排量：0.56m3/min；

（4）质保期2年

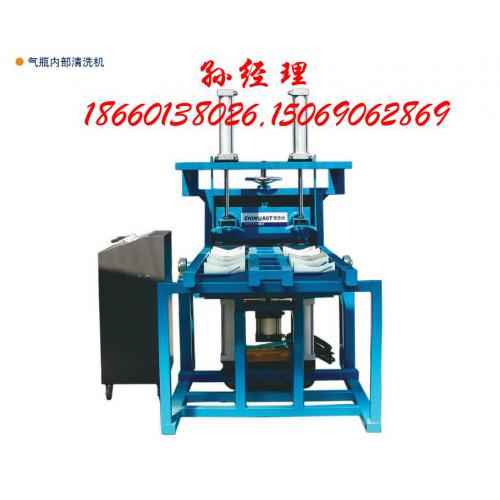

12.气瓶内部清洗机

型号：PQX-01

主要技术参数：

(1)处理气瓶直径范围： ￠219-426mm  高度范围：   600-2000mm；

(2)电机功率：3KW；

(3)翻转速度：2.4r/min；

(4)翻转角度：60-75℃；

(5)工位数：2；

1 2、自动进出瓶架

1 3、输送线

14、上瓶架、下瓶架

15、转向盘

五、工艺流程图

←

〓
