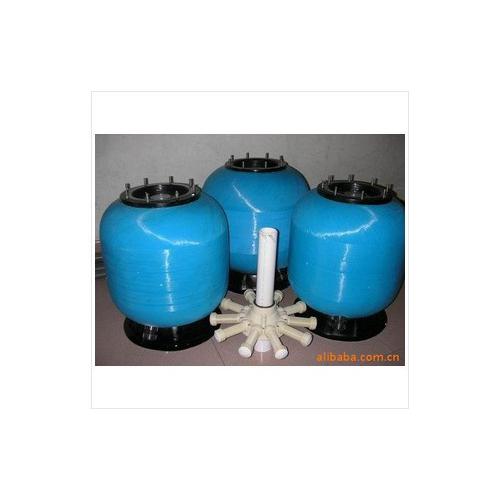

顶出过滤砂缸（标准型/顶置式）相关参数
|
序号 |
型号 |
缸径
（mm） |
高度
（mm） |
管口直径
d(mm) |
流量（m3/h) |
工作压力
kg/cm2 |
实验压力
（kg/cm2) |
|
1 |
CSU-400 |
400 |
710 |
40mm |
6 |
2.5kg |
4kg |
|
2 |
CSU-450 |
450 |
805 |
40mm |
7.6 |
2.5kg |
4kg |
|
3 |
CSU-550 |
550 |
847 |
40mm |
11.5 |
2.5kg |
4kg |
|
4 |
CSU-650 |
650 |
970 |
40mm |
16.5 |
2.5kg |
4kg |
|
5 |
CSU-700 |
700 |
947 |
40mm |
18 |
2.5kg |
4kg |
|
7 |
CSU-800 |
800 |
1157 |
50mm |
24 |
2.5kg |
4kg |
|
8 |
CSU-900 |
900 |
1165 |
50mm |
30 |
2.5kg |
4kg |
|
9 |
CSU-1000 |
1000 |
1281 |
50mm |
32 |
2.5kg |
4kg |
|
10 |
CSU-1100 |
1100 |
1342 |
50mm |
33 |
2.5kg |
4kg |
|
11 |
CSU-1200 |
1200 |
1404 |
50mm |
34 |
2.5kg |
4kg |

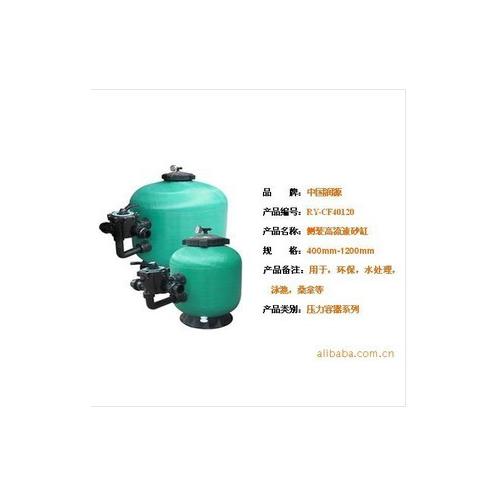

侧出过滤砂缸（标准型/侧置式）相关参数
|
序号 |
型号 |
缸径
（mm) |
高度
（mm） |
管口直径
d(mm) |
流量（m3/h) |
工作压力
kg/cm2 |
实验压力
（kg/cm2) |
|
11 |
CSD-1400 |
1400 |
1520 |
3寸 |
77 |
2.5kg |
4kg |
|
12 |
CSD-1600 |
1600 |
1760 |
4 |
100 |
2.5kg |
4kg |
|
13 |
CSD-1800 |
1800 |
1940 |
4 |
125 |
2.5kg |
4kg |
|
14 |
CSD-2000 |
2000 |
2420 |
4 |
156.6 |
2.5kg |
4kg |
|
15 |
CSD-2400 |
2400 |
2520 |
4 |
216.8 |
2.5kg |
4kg |
●应用条件：(1)工作压力≤0.4＜MPa; (2)工作温度≤49℃;
(3) 工作介质：水、酸、碱等化学腐蚀性液体。
●应用领域：给水及废水处理行业，轻工、化工、电子、石化制药、食品等各工业领域。
多项阀手柄在各个位置的作用；
1、“过 滤”——正常过滤和污物。
2、“反冲洗”——排除过滤器中的污物。
3、“冲 洗”——在反冲洗后，排除在管道中的污物。
4、“排 污”——不经过滤器，直接排出池水。
5、“循 环”——不经过滤器，池水由水池出来又进入水池。
6、“关 闭”——过滤循环系统被关闭。
注意:
※ 在冬天，应保护水泵、过滤器和管道不得结冰，因此在过冬时应将缸体下的排水装置打开，将水排掉；把多项阀的手柄置于“反冲洗”。
※ 水温不得超过40℃！以免损坏塑胶件。
※ 不能将过滤器直接安装到市政的自来水管网中。
※ 管道中的水压不得超过2.5/c㎡。
本公司长期提供各种规格的顶出/侧出式过滤砂缸，欢迎大家前来选购，我们将竭诚为您服务！
