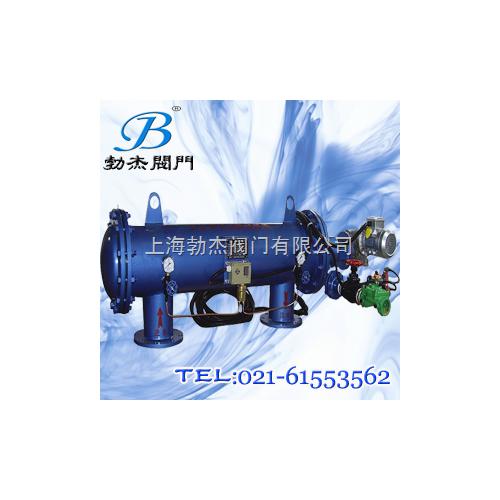

●全自动自清洗过滤器功能与用途
BJF-SC系列全自动刷式过滤器适用于工业废水处理流程，钢铁厂冲渣水、电厂流程及冷却水、造纸工序及进水，化工生产流程及灌溉系统等场合，用以滤去水中3500~130微米粒径的各种硬质颗粒，确保系统的安全可靠运行。
●全自动自清洗过滤器结构与工作原理
BJF-SC系列电动刷式清洗过滤器采用高强度的不锈钢楔形网，具有处理量大，使用寿命长、清洗效率高等特点。本机采用智能压差控制、定时控制自动清洗滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动电机转动，同时排污阀打开。吸咐在滤网上的杂质微粒被转动的清洗专用刷刷下，随水流从排污阀排出，当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止转动，电动排污阀关闭。整个过程中，物料不断流，实现了连续化、自动化生产。
●全自动自清洗过滤器主要特性
◇ 防腐性能：碳钢结构,环氧树脂涂层
◇ 压力损失小：配置较大过滤面积的过滤网使得压损很低
◇ 过滤精度高：过滤精度可达130微米,有各种精度的滤网选择
◇ 二级过滤：该设备采用二级不锈钢滤网过滤,先经过粗滤再进入细滤网
◇ 不间断供水：清洗时间仅为30秒左右,所需水量极少,对过滤水流无影响
◇ 多元化的控制：过滤设备可按压差、时控、手动的方法进行清洗。可提供预警信号，PLC控制
◇ 自动清洗功能：智能控制系统实时反馈过滤网污物的沉积状态，达开预设值时，自动清洗滤网
◇ 产品规格：不同口径，适合单机使用或多机并联使用处理大流量或要求大过滤面积的工况环境
◇ 广泛适用范围：工业用水、污水处理、冷却循环水等邻域
●全自动自清洗过滤器主要参数
◇ 额定操作电压:三相、AC220V /380V、50HZ
◇ 单台流量:160-4500M3/H
◇ ***大工作压力:1.0/1.6/2.5/4.0Mpa
◇ ***小工作压力:0.2Mpa
◇ ***高工作温度:80℃
◇ 过滤精度:500~3500微米
◇ 控制方式:压差、时间或手动
◇ 清洗时间:60s
◇ 清洗机构转速:14-20rpm
◇ 清洗压损:0.01Mpa
◇ 控制电压:交流220V
●全自动自清洗过滤器安装参数
|
规格型号 |
公称通径(mm) |
过虑流量 (㎡/h) |
过滤面积(㎝) |
排污阀DN(mm) |
电机功率(KW) |
重量(kg) |
H1(mm) |
H2(mm) |
L1(mm) |
L2(mm) |
|
BJF-DSC80 |
80 |
50 |
2500 |
40 |
0.25 |
70 |
300 |
450 |
600 |
1630 |
|
BJF-DSC100 |
100 |
80 |
2500 |
40 |
0.25 |
80 |
300 |
450 |
600 |
1630 |
|
BJF-DSC125 |
125 |
120 |
4000 |
40 |
0.25 |
105 |
300 |
450 |
800 |
1980 |
|
BJF-DSC150 |
150 |
160 |
4000 |
40 |
0.25 |
110 |
300 |
450 |
800 |
2010 |
|
BJF-DSC200 |
200 |
300 |
6000 |
50 |
0.25 |
125 |
343 |
505 |
800 |
2170 |
|
BJF-DSC250 |
250 |
450 |
10000 |
50 |
0.37 |
310 |
393 |
606 |
1000 |
2540 |
|
BJF-DSC300 |
300 |
650 |
12000 |
50 |
0.37 |
360 |
489 |
828 |
1100 |
2760 |
|
BJF-DSC350 |
350 |
900 |
16000 |
80 |
0.55 |
600 |
565 |
980 |
1200 |
3040 |
|
BJF-DSC400 |
400 |
1200 |
19000 |
80 |
0.55 |
650 |
615 |
1030 |
1300 |
3100 |
注：表中数据仅供参考，设备实际尺寸以供货状态为准。
●全自动自清洗过滤器滤网标准过滤等级
|
微米 |
3500 |
2500 |
1500 |
800 |
500 |
300 |
200 |
130 |
100 |
|
毫米 |
3.5 |
2.5 |
1.5 |
0.8 |
0.5 |
0.3 |
0.2 |
0.13 |
0.1 |
|
目 |
4 |
6 |
10 |
20 |
30 |
50 |
75 |
120 |
155 |
