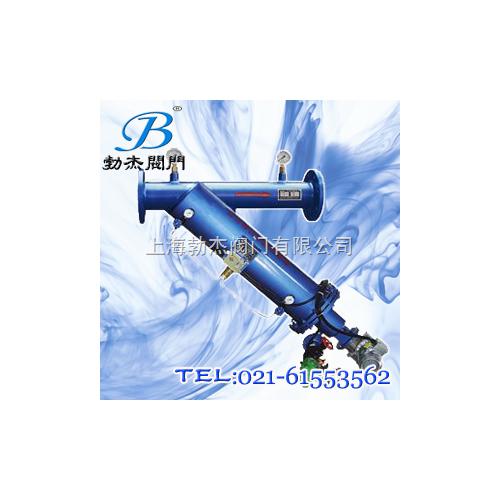

●电动刷式y型过滤器结构和工作原理
BJF-Y型电动刷式过滤器由优质碳钢筒体、高强度不锈钢滤网、控制电机、毛刷、压差表及电动排污阀组成。水流经过滤器时，杂质被不锈钢滤网拦截聚集到 Y 型滤室，而干净水流直接经主管通过。
本机采用智能压差控制、定时控制自动清洗滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动电机转动，同时排污阀打开。吸咐在滤网上的杂质微粒被转动的清洗专用刷刷下，随水流从排污阀排出，当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止转动，电动排污阀关闭。整个过程中，物料不断流，实现了连续化、自动化生产。
正常过滤及排污状态时的过滤器内部形态：
●电动刷式y型过滤器应用领域
◇ 冷却水处理--冷却塔、补充水系统、空调系统、直流系统水过滤，减少热交换器内沉淀物的产生，保持其冷却效果
◇ 原水处理--可以地表河水、湖水、海水、水库水、井水及地下水进行过滤，除去沙子、细菌、藻类、有机物等
◇ 工业循环用水过滤--在对水质有一定要求的设备如：冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换器等或供排水管路上使用，可过滤掉水中杂质，避免管路、喷嘴等堵塞
◇ 灌溉--尤其适用于高流量、杂质含量高的水源，农业灌溉、喷灌、公园、高尔夫球场、草皮浇灌
◇ 造纸工业--白水过滤
◇ 塑料工业--产品回收冷却水过滤
●电动刷式y型过滤器技术参数
◇ ***小工作压力：0.2Mpa
◇ ***大工作压力：1.6Mpa(特殊要求可订做)
◇ 工作温度：≤80℃
◇ 过滤精度有：3.5mm~0.1mm，也可根据用户要求选材制造
●电动刷式y型过滤器滤网过滤等级
|
微米 |
3500 |
2500 |
1500 |
800 |
500 |
300 |
200 |
130 |
100 |
|
毫米 |
3.5 |
2.5 |
1.5 |
0.8 |
0.5 |
0.3 |
0.2 |
0.13 |
0.1 |
|
目 |
4 |
6 |
10 |
20 |
30 |
50 |
75 |
120 |
155 |
●电动刷式y型过滤器结构
●电动刷式y型过滤器安装参数
|
型号规格 |
公称通径(mm) |
***大流量(T/h) |
重量(kg) |
L1(mm) |
|
BJF-50Y |
50 |
19 |
48 |
430 |
|
BJF-80Y |
80 |
50 |
50 |
500 |
|
BJF-100Y |
100 |
80 |
75 |
500 |
|
BJF-125Y |
125 |
125 |
86 |
630 |
|
BJ-150Y |
150 |
180 |
120 |
630 |
|
BJ-200Y |
200 |
320 |
156 |
720 |
|
BJ-250Y |
250 |
490 |
262 |
930 |
|
BJ-300Y |
300 |
710 |
|
1100 |
|
BJ-350Y |
350 |
970 |
|
1200 |
|
BJ-400Y |
400 |
1260 |
|
1400 |
|
BJF-500Y |
500 |
1590 |
|
1500 |
●电动刷式y型过滤器安装方法
◇ BJF-Y刷式过滤器可水平或垂直安装，安装时应注意外壳上的箭头方向必须与水流方向一致)
◇ 当水平安装时，滤室应是处于过滤器主管下方的；当垂直安装时要求水流方向是自上而下的
◇ 为保证过滤器滤网安全，请在出水口端安装止回阀
◇ 建议取用旁流的安装方式，以保证设备检修时系统实现不停机运行
旁流安装方式参考图：
