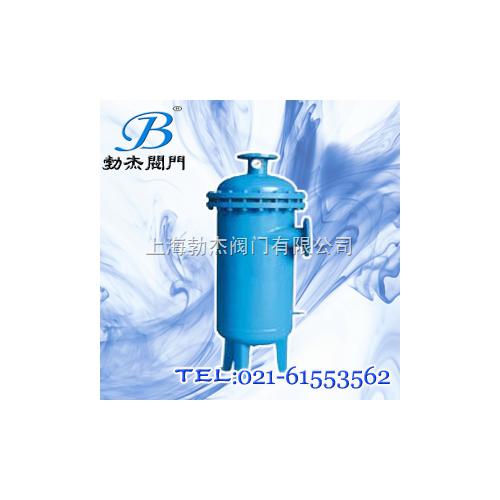

●油水分离器产品简介:
BYF系列油水分离器是由外壳、旋风分离器、滤芯、排污部件等组成。当含有大量油和水固体杂质的压缩空气进入分离器后，沿其内壁旋而下，所产生的离心作用，使油水从汽流中析出并沿壁向下流到油水分离器底部，然后再由滤芯进行精过滤。因滤芯采用的是粗、细、超细三种纤维滤材学析叠而成，具有很高的过滤效率(可达99.9%)并且阻力小，气体通过滤芯时，由于滤芯的阻挡，惯性碰撞以及分子间的范德华力，静电吸引力和真空吸力而被牢牢的粘附在滤材纤维上，并逐渐增大变成液滴，在重力作用下滴入分离器底部。由排污阀排出。
●油水分离器技术参数
工作压力：0.6～0.8MPa(可按用户要求提供0.8～ 3.0MPa)
进口温度：0～50℃
液体分离效率：≥98%
出口含油量：≤ 0.5mg/m3
●油水分离器产品特点
本厂油水分离器具有以下特点：
1、 合理的筒体设计，使气体在筒体内流动更加合理，减少阻力
●油水分离器结构图:
●油水分离器外型尺寸：
|
型号 |
额定处理气量 |
进、出口通径 |
高 |
筒经直径 |
重量 |
|
(Nm3/min) |
DN(mm) |
(kg) |
|
BYF-1 |
1.2 |
15 |
820 |
Φ159 |
23 |
|
BYF-2 |
2.4 |
25 |
890 |
Φ219 |
36 |
|
BYF-3 |
3.6 |
40 |
980 |
Φ219 |
43 |
|
BYF-6 |
7 |
40 |
1020 |
Φ219 |
51 |
|
BYF-12 |
13 |
50 |
1080 |
Φ219 |
62 |
|
BYF-15 |
17 |
65 |
1180 |
Φ273 |
105 |
|
BYF-20 |
23 |
65 |
1180 |
Φ273 |
115 |
|
BYF-25 |
27 |
80 |
1280 |
Φ273 |
135 |
|
BYF-30 |
33 |
80 |
1280 |
Φ325 |
145 |
|
BYF-40 |
45 |
100 |
1380 |
Φ360 |
168 |
|
BYF-60 |
65 |
100 |
1450 |
Φ410 |
185 |
|
BYF-80 |
85 |
125 |
1550 |
Φ410 |
195 |
