一、电源
工作电源：220V-50H ，电源线一端插入机箱后面板电源插口内，开启开关后电源接通。
二、气源连接
将钢瓶或气泵接至仪器进气接头，连接管接口尺寸为f6 mm ，并打开减压阀，压力设置为0.3~0.6 MPa ，即可进行测试。系统的***高承受压力是0.6 MPa 。用f6 mm 气管将测试仪出口与组件的快接相连，即可进行泡点测试。
三、测试

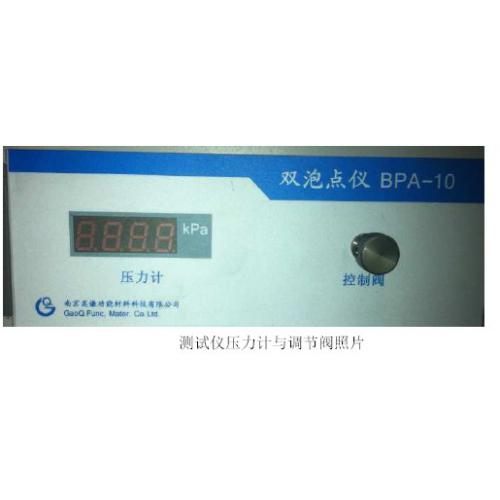

测试仪由微量控制阀与压力计组成

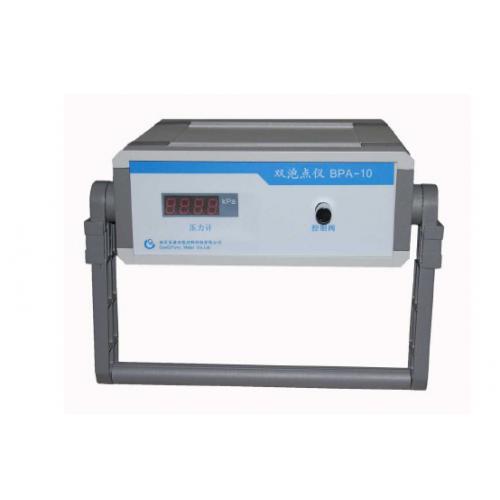

BPA-10 型双泡点仪压力计精度为0.1 kPa ，满量程为600 kPa 。
所谓双泡点，即孔喉泡点孔径与孔口泡点孔径。
孔喉泡点测试：
首先将待测样品放入润湿剂中润湿（为保证样品充分润湿，可将
样品放入润湿剂中浸渍1 小时以上；或者放入润湿剂中加热一段时间
再冷却至室温；或者将其放入润湿剂中再抽真空）。将充分润湿的样
品装入测试组件中，为保证测试过程不漏气，需将样品与组件的接触
面打磨平整，且螺丝平行固定，保证待测样品受力均匀。将组件放入
润湿液中，快接头与设备出口连接。
测试过程中，缓慢调节控制阀（逆时针旋转），使压力示数缓慢
匀速上升，且随时关注样品表面冒泡情况，待有气泡冒出时记录压力
示数，即为泡点压力（此压力也称为孔喉泡点压力）。
孔口泡点测试：
首先将待测样品放入烘箱中烘干，冷却至室温后装入测试组件
中，为保证测试过程不漏气，需将样品与组件的接触面打磨平整，且
螺丝平行固定，保证待测样品受力均匀；将组件的快接头与测试仪的
出口连接。
测试过程中，调节控制阀（逆时针）至***大开度，将整个样品池
放入润湿液中，使样品在润湿液中鼓泡，迅速调节控制阀（顺时针）
使气体流量降至零，同时关注样品表面冒泡情况，待气泡不再冒出时
记录压力计示数，即为泡点压力（此压力也称为孔口泡点压力）。
四、测试原理、孔径计算
采用泡压法测试多孔材料***大孔径。其原理是：当多孔材料孔径
被润湿剂封堵时，由于润湿剂表面张力的作用，需要施加一定的压力
才能开孔，而且孔径越小所施加的开孔压力越大。因此在压力逐步增
加的过程中，***先打开的孔即为***大孔，也就是所谓的“泡点”。
本测试仪按照国家标准设计生产，孔径通过如下公式计算：
d=4γ/P
d 为多孔材料的孔径（μm）；γ 为润湿剂表面张力（m N·m-1）；P
为膜压差（kPa）。
参考标准：
GB 5249-1985 可渗透性烧结金属材料气泡实验孔径的测定
GB 1967-1996 多孔陶瓷孔道直径实验方法
