[新品] 地下管线探测仪-管线探测仪(SR-20)

探测仪的原理：是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。 里奇管线探测仪的优点：探测速度快、简单直观、操作方便、精确度高。 　　

   怎样选择一款好的管线探测仪？

 一般由两大部分组成： 　　1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式 　　2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（***大值）、谷值模式（***小值）、宽峰模式；另外现在更先进的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）。

   深圳市鹏锦科科有公司供应，联系人：谭小姐

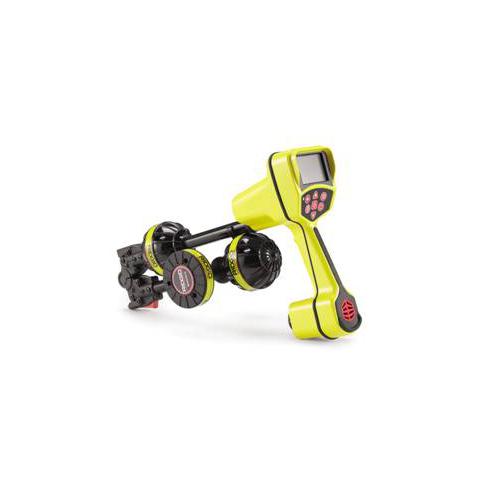

    里奇SR-20管线定位仪特点：

1. ***“全向天线”设计，三维立体定位

2. 目标管线显示，能够给操作者指出目标管线的走向，可以显示目标的变化情况。

3. 导向箭头，指引操作者快速找到目标。

4. 接近信号强度显示，可以帮助操作者更靠近目标正上方，实现快速定位。

5. 连续深度显示，提高工作效率。

6. Omi-Seek，在无源模式下使用全向无穷大模式，可以连续不断的搜索电力及无线电信号，提高工作精度及效率.

7. 客户自定义频率，客户可以根据需要手动设定10HZ-35KHZ频率，使用方便。

8. 显示屏幕超大，界面直观。

9. 内置多种无源探测频率选择，快速找出待挖区域未知管线。

10. 操作简单，携带方便。

优点:

1.发现并避免破坏未知金属管线

2.无需配备信号发射器，省钱

1. 在无源模式下，使用一种频率探测不到任何信号时尝试选择其他频率。

2. 如果探测的是电线，请留意下周边的配电情况，结合周边环境来探测

3. 在无源模式下，探测电线情况较多，如果是探测有线电视线、电话线，网线、手机线请大家尝试使用无线电频率探测模式。

4. 通常情况下，有源探测模式比无源探测模式可靠，如果条件允许，优先考虑使用有源探测模式。

给目标施加信号只有2种方式.

Conductive – metal to metal – “direct connect”“直联法”

Inductive – non-metal – to – metal –“感应法”

1.使用感应夹钳

2.信号发射机感应方式：

   信号发射机自身内置线圈，会产生电磁场，通过感应方式给附近的金属导体施加信号。

技术性能

接收机技术参数

用途 探测地下管道和电缆的位置、深度、电流、路径等 定位模式 8天线全方位定位。 直观显示管线影像，获影像显示***。

信号发射器频率：16HZ，512HZ，640HZ，850HZ，8KHZ，16KHZ，33KHZ

有源探测频率：128HZ，1KHZ，8KHZ，33KHZ，93KHZ，262KHZ

电线探测频率：50HZ，60HZ，<4khz宽带

无线探测频率：4KHZ——15KHZ，15KHZ——36KHZ

增益范围  ：自动

定位精度 深度+-2.5%

测深精度 0-3米深度的+-2.5% ，3-5米深度+-4%，6-10米+-8%

方向测量精度：15°以内 弯点/三通点2米内

5°以内 弯点/三通点2米内

电流测量精度 实际电流+-2.5%

测深范围 0-10m

显示屏  3.52 英寸液晶彩屏

附件端口  1个USB端口，1个充电端口

外壳 高强度碳纤维，高密度热塑

电源 充电电池和碱性电池双电源供电

工作时间  >=45小时

重量2.1kg

9.4.2.2发射机技术参数

 功能 对管线施加特定频率的定位信号

输出模式  感应模式，直连模式，夹钳模式。

输出方式 自动阻抗匹配

输出频率 感应模式：33K，8K

直连模式：10KHZ——490KHZ任意频率

***大输出功率 10W

***大输出电流  1A  RMS

电源 充电电池 工作时间 >=20小时

重量 4kg

工作环境 -20 度 -——50 度 ，IP54 ， NEMA 4

10W大功率发射机  1台（包含接地针，连接线）

100mm以内标准夹钳 1个

LED屏显示发射电量，频率，电池状态。

SR-20应用领域

油田 & 化工  供水  电力  供气/燃气  市政/***
