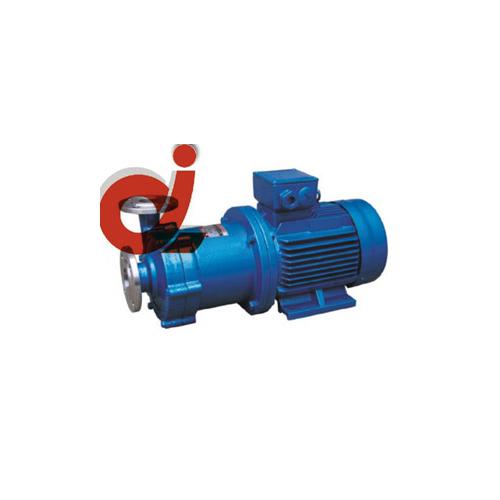

产品概述：CQ型不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无 泄漏的泵型，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
CQ型不锈钢磁力泵优点：
CQ型不锈钢磁力泵拥有外形美观、体积小、噪音低、运行可靠，结构紧凑，使用维修方便等优点。以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易暴、和贵重液体的理想设备.不锈钢磁力泵广泛应用于石油、化工、制药、 电镀、环保、水处理、国防等部门，是输送易燃、易暴、和贵重液体的理想设备
CQ型不锈钢磁力泵型号意义：
CQ不锈钢磁力泵技术参数：
|
|
|
流量 (m3/h)
|
扬程
(m)
|
电机功率(KW)
|
电压V
|
|
|
|
|
14CQ-5
|
14
|
10
|
1.2
|
5
|
0.12
|
220/380
|
|
16CQ-8
|
16
|
12
|
1.5
|
8
|
0.18
|
220/380
|
|
20CQ-12
|
20
|
12
|
3
|
12
|
0.37
|
220/380
|
|
25CQ-15
|
25
|
20
|
5.4
|
15
|
1.1
|
380
|
|
32CQ-15
|
32
|
25
|
6.5
|
15
|
1.1
|
380
|
|
32CQ-25
|
32
|
25
|
4.8
|
25
|
1.1
|
380
|
|
40CQ-20
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
40CQ-32
|
40
|
32
|
12
|
32
|
4
|
380
|
|
50CQ-25
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
50CQ-32
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
50CQ-50
|
50
|
32
|
7.8
|
50
|
5.5
|
380
|
|
65CQ-25
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
65CQ-32
|
65
|
50
|
27
|
32
|
7.5
|
380
|
|
80CQ-32
|
80
|
65
|
51
|
32
|
11
|
380
|
|
50CQ-50
|
80
|
65
|
51
|
50
|
15
|
380
|
|
100CQ-32
|
100
|
80
|
60
|
32
|
15
|
380
|
|
100CQ-50
|
100
|
80
|
60
|
50
|
18.5
|
380
|
|
注:表中16CQ-8---100CQ-50都可配防爆电机
|
CQ型不锈钢磁力泵结构图
CQ不锈钢磁力泵故障形成与排除方法
|
|
|
|
|
|
1、水泵反转
|
|
|
2、进水管道漏气
|
|
|
3、泵腔蓄水太少
|
|
|
4、电压太高，启动时联轴器打滑
|
|
|
5、吸程太高
|
|
|
|
1、吸入管径太小
|
|
|
2、叶轮流道阻塞
|
|
|
3、扬程过高
|
|
|
4、转速太低
|
|
|
|
1、流量过大
|
|
|
2、转速太低
|
|
|
|
1、轴严重磨损
|
|
|
2、轴套严重磨损
|
|
|
3、驱动磁钢杯与隔离套接触
|
|
|
|
o型密封圈损坏
|
更换o型密封圈
|
