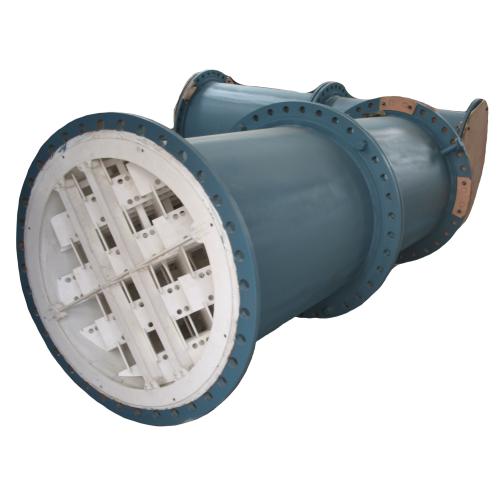

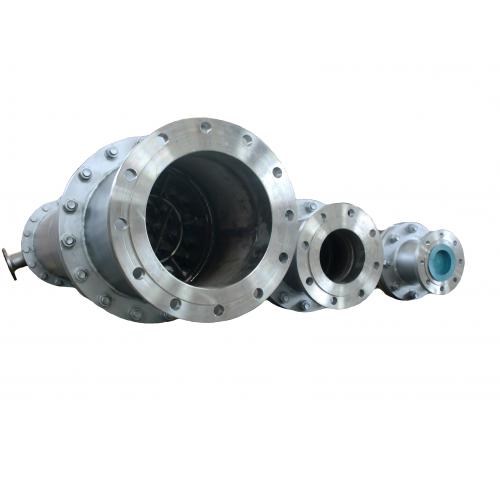

一、概述
静态混合器是20世纪70年代初开始发展的一种先进混合器,是一种先进的单元设备，它的内部没有运动部件，主要运用流体流动和内部单元实现各种流全的混合以及结构特殊的设计合理性。我公司是国内生产静态混合器规格***齐全的公司之一，具有混合效果好，能耗省，体积小，见效快，处理量大，容易放大和易于实现连续混合工艺等特点。
静态混合器的工作原理，就是让流体在管线中流动冲击各种类型板元件,增加流体层流运动的速度梯度或形成湍流,层流时是“分割-位置移动-重新汇合”，湍流时，流体除上述三种情况外，还会在断面方向产生剧烈的涡流，有很强的剪切力作用于流体，使流体进一步分割混合，***终混合形成所需要的乳状液。静态混合器是一种没有运动的高效混合设备，通过固定在 管内的混合单元内件，使二股或多股流体产生切割、剪切、旋转和重新混合，达到除湿机 流体之间良好分散和充分混合的目的。
静态混合器广泛应用于塑料、化工、医药、矿冶、食品、日化、农药、电缆、石油、造纸、化纤、生物、环保等多个行业。由于该产品耗能低、投资省、效果好、见效快，为用户带来了可观的经济效益。
二、产品表示及重要参数
通用HDS型静态混合器表示方法如下：
说明：混合器需要带夹套，可在型号后加F。
型式表示方法示例：
例：公称直径50mm；公称压力2.0MPa,水力直径15mm；长度1000mm；平焊法兰连接；混合器材料20#的HDSX型混合器。
表示方法： HDSX-15/50-2.0-1000C。
三、分类
我公司生产的静态混合器共分为K、V、H、X、L五大类，涉及到液-液、液-气、液-固、气-气的混合、乳化、中和、吸收、萃取、反应和强化传热的几大类过程。其适用面及特性比较如表3-1所示。
表3-1 五类静态混合器适用面及特性比较
|
型号
|
适用范围
|
技术特点
|
|
HDSK
|
适用于石油、化工、炼油、制药、环保、食品、精油加工、合成化学、印刷油墨、塑料挤出、涂膜等生产部门的均质混合、反应、配色、强化传热等过程。对于小流量及固～液相混合，流体粘度≤１０６厘泊的高粘度介质尤为适用。
|
***高分散程度≤１０μｍ，混合不均匀度系数≤７％
|
|
HDSV
|
适用于石油化工、精细化工、炼油化工、冶炼等行业的气～气，气～液、液～液的混合、如花、吸收、萃取等工艺过程，流体粘度≤１０2厘泊。
|
***高分散程度１～２μｍ，气～液、液～液相混合不均匀度系数≤１～５％
|
|
HDSH
|
适用于中高粘度或少量固体的混合、乳化、传热等过程，流体粘度≤ １０５厘泊。
|
|
HDSX
|
适用于中高粘度或少量固体的混合、乳化、传热等过程，流体粘度≤ １０５厘泊。
|
混合不均匀度系数≤５％
|
|
HDSL
|
适用于高粘度，特别是安装距离有限、混合分散要求高的工业领域，流体粘度≤１０６厘泊。
|
***高分散程度１～２μｍ，混合不均匀度系数≤１～３％
|
3.1 HDSV
HDSV型静态混合器内部单元是由精心设计的波纹片组装而成,它能使不同流体在三维空间内作Z字形流动，各自分散彼此种型号的静态混合器中，HDSV型的混合效果***好。
u 典型应用
汽油调合、柴油调合、油品调合、盐水中和、酸碱中和、煤气混合等。
u 规格型号
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-2 HDSV型静态混合器标准型号表
|
规格型号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
规格型号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
|
HDSV-2.3/20
|
20
|
2.3
|
0.5～1.2
|
HDSV-5～20/200
|
200
|
5～20
|
56～110
|
|
HDSV-2.3/25
|
25
|
2.3
|
0.9～1.8
|
HDSV-5～20/250
|
250
|
5～20
|
88～176
|
|
HDSV-3.5/32
|
32
|
3.5
|
1.4～2.9
|
HDSV-5～30/300
|
300
|
5～30
|
125～250
|
|
HDSV-3.5/40
|
40
|
3.5
|
2.2～4.5
|
HDSV-7～30/350
|
350
|
7～30
|
173～346
|
|
HDSV-3.5/50
|
50
|
3.5
|
3.5～7
|
HDSV-7～30/400
|
400
|
7～30
|
226～452
|
|
HDSV-3.5/65
|
65
|
3.5
|
5～12
|
HDSV-7～30/450
|
450
|
7～30
|
286～572
|
|
HDSV-5/80
|
80
|
5
|
9～18
|
HDSV-7～30/500
|
500
|
7～30
|
353～706
|
|
HDSV-5/100
|
100
|
5
|
14～28
|
HDSV-7～30/600
|
600
|
7～30
|
505～1010
|
|
HDSV-5～7/125
|
125
|
5～7
|
24～34
|
HDSV-7～30/1000
|
1000
|
7～30
|
1413～2826
|
|
HDSV-5～7/150
|
150
|
5～7
|
30～60
|
HDSV-15～30/1200
|
1200
|
15～30
|
1630～3260
|
3.2 HDSK型静态混合器
HDSK型静态混合器又称单螺旋形静态混合器，它的单元是扭转180度或270度螺旋板，安装入管时相邻的螺旋分别右旋。与HDSV型静态混合器相比，HDSK型的混合效果较差，具有明显的放大效应，但是HDSK型不容易堵塞，适用于较脏的物料。
u 典型应用
化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热等。
u 规格型号
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-3 HDSK型静态混合器标准型号表
|
规格型号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
规格型号
|
DN (mm)
|
dh (mm)
|
Q（m3/h)
|
|
HDSK-5/10
|
10
|
5
|
0.15～0.3
|
HDSK-50/100
|
100
|
50
|
14～28
|
|
HDSK-7.5/15
|
15
|
7.5
|
0.3～0.6
|
HDSK-62.5/125
|
125
|
62.5
|
22～44
|
|
HDSK-10/20
|
20
|
10
|
0.6～1.2
|
HDSK-75/150
|
150
|
75
|
31～64
|
|
HDSK-12.5/25
|
25
|
12.5
|
0.9～1.8
|
HDSK-100/200
|
200
|
100
|
56～110
|
|
HDSK-16/32
|
32
|
16
|
1.4～3.2
|
HDSK-125/250
|
250
|
125
|
88～177
|
|
HDSK-20/40
|
40
|
20
|
2.2～4.5
|
HDSK-150/300
|
300
|
150
|
127～255
|
|
HDSK-25/50
|
50
|
25
|
3.5～7.0
|
HDSK-175/350
|
350
|
175
|
173～346
|
|
HDSK-32.5/65
|
65
|
32.5
|
5.9～12
|
HDSK-200/400
|
400
|
200
|
226～452
|
|
HDSK-40/80
|
80
|
40
|
9～18
|
HDSK-250/500
|
500
|
250
|
357～706
|
3.3 HDSX
HDSX型静态混合器的内部单元由互相交叉的横条组成，横条与管壳的轴线成45°。SX型的混合效果介于HDSV和HDSK型之间。
u 典型应用
高聚物混合、轻质酮苯脱蜡油、纸桨氯化漂白、原油注碱流程。
u 规格型号
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-4 HDSX型静态混合器标准型号表
|
规 格 型 号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
规 格 型 号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
|
HDSX-12.5/50
|
50
|
12.5
|
3.5～7.0
|
HDSX-50/200
|
200
|
50
|
56～110
|
|
HDSX-16.25/65
|
65
|
16.25
|
6～12
|
HDSX-62.5/250
|
250
|
62.5
|
88～176
|
|
HDSX-20/80
|
80
|
20
|
9～18
|
HDSX-75/300
|
300
|
75
|
125～250
|
|
HDSX-25/100
|
100
|
25
|
14～28
|
HDSX-87.5/350
|
350
|
87.5
|
173～346
|
|
HDSX-31.25/125
|
125
|
31.25
|
22～44
|
HDSX-100/400
|
400
|
100
|
226～452
|
|
HDSX-37.5/150
|
150
|
37.5
|
30～60
|
HDSX-125/500
|
500
|
125
|
353～706
|
3.4 HDSL
HDSL型静态混合器单元由特制交叉的横条按一定规律构成许多L型单元。
u 典型应用
污水处理、高聚合物混合、传热反应、热交换器等。
u 规格型号
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-5 HDSL型静态混合器标准型号表
|
规 格 型 号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
规 格 型 号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
|
HDSL-12.5/25
|
25
|
12.5
|
0.7～1.4
|
HDSL-100/200
|
200
|
100
|
56～110
|
|
HDSL-16/32
|
32
|
16
|
1.4～2.9
|
HDSL-125/250
|
250
|
125
|
88～176
|
|
HDSL-20/40
|
40
|
20
|
2.3～4.6
|
HDSL-150/300
|
300
|
150
|
127～255
|
|
HDSL-25/50
|
50
|
25
|
3.5～7
|
HDSL-175/350
|
350
|
175
|
173～346
|
|
HDSL-40/80
|
80
|
40
|
9～18
|
HDSL-200/400
|
400
|
200
|
226～452
|
|
HDSL-50/100
|
100
|
50
|
14～28
|
HDSL-250/500
|
500
|
250
|
353～706
|
|
HDSL-75/150
|
150
|
75
|
32～64
|
HDSL-300/600
|
600
|
300
|
410～814
|
3.5 HDSH
HDSH单元是由双孔道组成，孔道内放置螺旋片，相邻单元双孔道的方位错位90°，单元之间设有流体再分配室。
u 典型应用
丙烯酰胺混合、高分子材料混合、配色、传热等。
u 规格型号
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-6 HDSH型静态混合器标准型号表
|
规格型号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
规格型号
|
DN (mm)
|
dh (mm)
|
Q(m3/h)
|
|
HDSH-3/15
|
15
|
3
|
0.1～0.2
|
HDSH-19/80
|
80
|
19
|
4.0～8.0
|
|
HDSH-4.5/20
|
20
|
4.5
|
0.2～0.4
|
HDSH-24/100
|
100
|
24
|
6.5～13.0
|
|
HDSH-5/25
|
25
|
5
|
0.5～1.1
|
HDSH-36/150
|
150
|
36
|
31～63
|
|
HDSH-7/32
|
32
|
7
|
0.9～1.8
|
HDSH-49/200
|
200
|
49
|
54～108
|
|
HDSH-9/40
|
40
|
9
|
1.6～3.2
|
HDSH-74/300
|
300
|
74
|
124～248
|
|
HDSH-12/50
|
50
|
12
|
2.3～4.6
|
HDSH-124/500
|
500
|
124
|
174～348
|
四、订货说明
1、为了更好地帮助您选择静态混合器，请详细提供以下参数：
